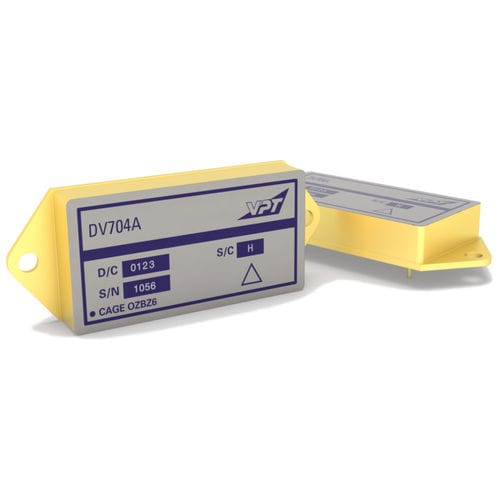

Filtre électronique passe-bas DV-704A

passifIEMpour convertisseur DC / DC

Le DV-704A est un filtre EMI hybride combiné à un module de protection contre les pics de tension qui fonctionne sur toute la plage de température militaire (-55 °C à +125 °C), sans réduction de puissance. Le filtre EMI DV-704A est conçu pour être utilisé avec les convertisseurs DC-DC DVSA, DVHF, DVTR et DVFL de la série VPT pour répondre aux exigences de surtension de MIL-STD-704A, B, C et D avec une puissance de sortie maximale de 40 watts. Cet appareil réduit également le bruit réfléchi par les convertisseurs DC-DC pour respecter les limites MIL-STD-461C CE03 et MIL-STD-461D CE102. Il protège également les convertisseurs DC-DC contre les pointes de tension spécifiées dans la norme MIL-STD-461C CS06 et la susceptibilité à la conduction dans les normes MIL-STD-461C CS01 et CS02. Ces filtres sont conçus et fabriqués dans une usine certifiée ISO 9001 et certifiée MIL-PRF-38534 et MIL-STD-883. Caractéristiques : Pour utilisation avec les convertisseurs DC-DC DVTR, DVHF, DVSA, DVFL Série DC-DC Plage d'entrée 0V à 40V avec protection transitoire 600V Limitation du courant d'appel et démarrage progressif Courant de sortie maxi 2A 45dB de rejet de bruit Emballage hermétique bas profil (.405 pouces) et léger (50g) Performances complètes sur une plage de température militaire de -55° C à +125° C Conformités et certifications : Installation de fabrication certifiée MIL-PRF-38534 classe H et classe K Limites de surtension MIL-STD-704A, B, C et D DO-160 ISO-9001 MIL-STD-883 examen environnemental préalable militaire et spatial disponible MIL-STD-461 Révisions C, D, E et F des exigences relatives aux émissions par conduction MIL-STD-461 Révisions C, D, E et F des exigences relatives à la susceptibilité à la conductivité telles que détaillées dans la note d'application, MIL-STD-461 Compliance for VPT DC-DC Converters and EMI Filters.
