rectifieuse 5 axes / plane / cylindrique extérieure / d'outil
QM ECO SELECT

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur

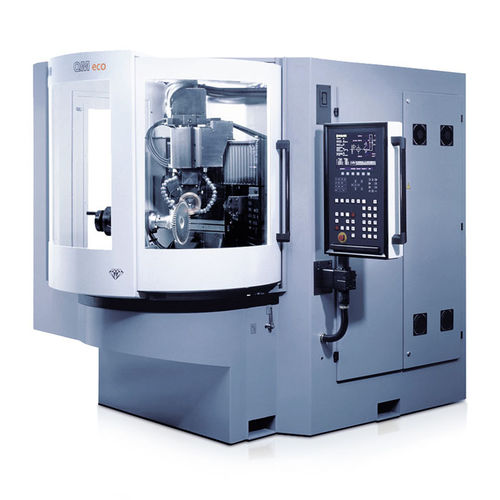

rectifieuse 5 axes rectifieuse 5 axes - QM ECO SELECT
{{requestButtons}}

Caractéristiques

  • Types:

    plane, cylindrique extérieure

  • Applications:

    d'outil

  • Type de commande:

    CNC

  • Autres caractéristiques:

    de haute précision, 5 axes

  • Puissance:

    2,6 kW (3,5 hp)

  • Course X:

    280 mm (11 in)

  • Course Y:

    280 mm (11 in)

  • Vitesse de broche:

    Max: 1 500 rpm (9 425 rad.min-1)

    Min: 80 rpm (503 rad.min-1)

Description

USINAGE ULTRA-PRÉCIS D'OUTILS PCD
La machine QM eco select de VOLLMER a été développée pour usiner des outils, en particulier avec des coupants PCD, avec une précision et une qualité de surface maximales. Tout en satisfaisant aux exigences les plus hautes du point de vue de la géométrie des coupants, de leur disposition et de la précision des outils diamant.

La conception de la machine particulièrement stable et flexible en béton de résine a permis d'atteindre une rigidité de construction extrême. Avec la QM eco select de VOLLMER, la mesure et l'érosion s'effectuent en un seul serrage. Avec les cinq axes CNC commandés simultanément et notre générateur, vous obtenez un rendement maximal et des résultats exceptionnels.

L'AXE E À COMMANDE CNC
L'axe E de la QM eco select de VOLLMER permet de basculer l'électrode d'érosion en forme de disque. Outre des angles de dépouille radiaux, il est ainsi également possible de créer des angles de dépouille latéraux dans le profil grâce la trajectoire simultanée sur 5 axes.

LA CLASSE DANS LE DÉTAIL
Des résultats optimaux et un haut rendement d'érosion pour les opérations de dégrossissage
Une surface fine lors du tournage avec des valeurs de rugosité de Ra < 0,2 μm
Flexibilité dans la conception de géométries d'outil individuelles
Système PMC multiprocesseur modulaire, logiciel intégré pour une programmation en fonction de l'atelier
Système de diagnostic pour le contrôle continu du fonctionnement de la machine
Générateur développé en interne
