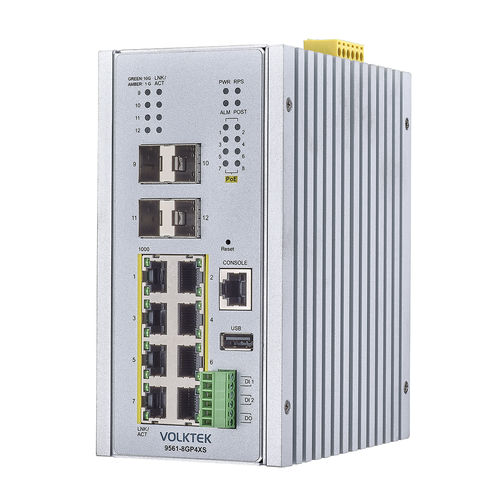

Commutateur Ethernet administrable 9561-8GP4XS-TSN

8+4 portsGigabit Ethernetde fibre optique

Points forts du produit

• Prise en charge du routage couche 3 - communication inter-sous-réseaux efficace
• 8 x ports 10/100/1000 btPoE – jusqu'à 90W par port pour équipements PD à forte puissance (Budget PoE total : 360W)
• 4 emplacements uplink 100/1G/10G SFP+ – connectivité fibre très haut débit pour applications exigeantes en bande passante
• 2 paires d'entrées numériques à contacts secs (DI) et 1 sortie relais d'alarme numérique (DO)
• Support complet TSN & IEEE 1588v2 – transmission déterministe et synchronisation temporelle précise
• Redondance G.8032 & HSR/PRP – disponibilité réseau continue et récupération rapide
• Design industriel – boîtier aluminium IP30, température de fonctionnement -40°C à 70°C

Présentation
Le 9561-8GP4XS-TSN est un commutateur TSN industriel géré de couche 3 équipé de 8 ports 10/100/1000BASE-T btPoE RJ45 et de 4 uplinks 100/1G/10G SFP+. Il intègre un port console RJ45 et un port USB pour les mises à jour de firmware et la maintenance. Conçu pour des environnements industriels sévères, il offre une haute tolérance aux vibrations et aux chocs et fonctionne sur une large plage de températures (-40°C à 70°C). Le btPoE avancé (IEEE 802.3bt) fournit jusqu'à 90W par port avec des fonctions de gestion PoE pour la surveillance, la priorisation et la planification par port.

Fonctionnalités

• Chronométrage précis et support TSN : Conforme aux protocoles TSN (IEEE 802.1Qci, 802.1Qav, 802.1Qbv, 802.1Qbu, 802.1BR, IEEE 802.1CB, 802.1AS-2020 gPTP et IEEE 1588v2) pour assurer une transmission déterministe, une synchronisation précise et un façonnage du trafic robuste.
• Redondance et fiabilité avancées : Implémente des protocoles de protection d'anneau Ethernet et de redondance (G.8032, IEC-62439-2 MRP, HSR, PRP) pour garantir une disponibilité continue et une récupération rapide.
• Sécurité réseau complète : Inclut IEEE 802.1X, TACACS, ACL, DHCP Snooping, ARP Inspection, BPDU Guard, Root Guard, IP Source Guard et anti-usurpation MAC pour protéger l'accès et l'intégrité du réseau.
• Contrôle avancé du trafic et QoS : VLAN (IEEE 802.1Q), QinQ, IGMP snooping/filtering, MVLAN, QoS, contrôle d'orage, limitation de débit, détection de boucle, isolation de port, SPAN/RSPAN/VSPAN et routage inter-VLAN pour une gestion granulaire de la bande passante.
• Gestion PoE intelligente et économe : Conforme IEEE 802.3af/at/bt, jusqu'à 90W par port, budget total 360W, détection automatique de la classe de puissance, priorité d'alimentation et contrôle du budget d'alimentation pour optimiser la distribution.

Informations de commande
Modèle : 9561-8GP4XS-TSN
Description : Commutateur TSN industriel géré couche 3 8 x 10/100/1000 btPoE RJ45 & 4 x 100/1G/10G SFP+

Caractéristiques techniques

• Normes (sélectionnées) : IEEE 802.3, IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3ae (10GBASE-SR/LR/ER), IEEE 802.3 Nway (Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.3ad (Link Aggregation), IEEE 802.3af/at/bt (PoE/PoE+/bt, 4-Pair PoE Type 3/4), IEEE 802.3az (EEE), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D/STP, IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (CoS), IEEE 802.1Q (VLAN), IEEE 802.1X (contrôle d'accès réseau), IEEE 1588v2 (PTP), IEEE 802.1AS, IEEE 802.1Qci/Qav/Qbv/Qbu/802.1CB et autres normes liées à TSN
• Interface - Ports : 8 × ports 10/100/1000 btPoE RJ45 ; 4 × emplacements 100/1G/10G SFP+ ; 1 × port console RS232 ; 1 × port USB ; 2 × paires d'entrées numériques à contacts secs (DI) ; 1 × sortie relais d'alarme numérique (DO)
• Panneau LED : PWR, RPS, ALM, POST, 1000, 10G, LNK/ACT, PoE
• Alimentation - Tension d'entrée : Entrées primaires 48~57VDC ; Entrées redondantes 48~57VDC
• Consommation : Système : 19W ; Budget PoE : 360W
• PoE : Supporte IEEE 802.3af/at/bt, jusqu'à 90W par port (btPoE), budget total jusqu'à 360W, détection automatique de la classe, priorité d'alimentation et contrôle du budget
• Mécanique & Environnement - Boîtier : Aluminium (protection IP30)
• Température de fonctionnement : -40°C à 70°C (-40°F à 158°F)
• Température de stockage : -40°C à 85°C (-40°F à 185°F)
• Humidité de fonctionnement : 5 à 95% HR (sans condensation)
• Humidité de stockage : 5 à 95% HR (sans condensation)
• Poids : 1 590 g (3,51 lb)
• Dimensions (L×H×P) : 80 × 160 × 140,3 mm (3,15 × 6,30 × 5,52 in)
