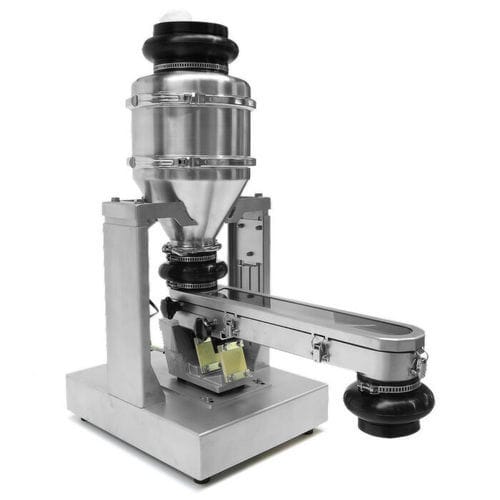

Alimentateur gravimétrique VFD 100

à pistonsous videvibrant

Présentation
Cette unité compacte et fonctionnelle permet la pesée et le dosage précis de poudres, granulés et autres produits en vrac à écoulement libre. Le système modulaire est conçu pour une intégration simple dans des installations de process et pour être combiné avec des systèmes de transfert par vide, offrant une précision de dosage de l'ordre du gramme via le principe de perte de poids (LIW).

Caractéristiques clés

• Pesée et dosage précis de poudres, granulés et autres produits en vrac à écoulement libre (précision : typiquement quelques grammes).
• Réservoir tampon intégré avec bande/doseuse vibrante pour extraction et dosage continus.
• Mesure continue du poids net par une cellule de charge intégrée selon le principe Loss‑in‑Weight.
• Entraînement vibrant électrique à débit réglable en continu ; adapté au fonctionnement marche/arrêt sans inertie ; fonctionnement silencieux et économe en énergie.
• Conception modulaire facile à démonter pour le nettoyage ; manutention douce des produits.
• Goulotte/chapiteau d'alimentation disponible en différentes longueurs et en acier inox AISI 304 ou AISI 316.
• Raccords clamp et compensateurs élastiques approuvés FDA à l'entrée et à la sortie.
• SPS en option pour traiter les signaux de la cellule de charge et piloter le dosage ; possibilité d'intégration à la SPS existante de l'installation.
• Adapté aux installations ATEX / zones explosives.

Principe de fonctionnement

• La cellule de charge mesure en continu le poids net du produit dans le réservoir tampon et la doseuse vibrante ; le système de contrôle ajuste le débit de dosage selon le principe LIW.
• Pour de grands volumes, le dosage est interrompu pour recharger le réservoir tampon ; la dose totale résulte de la somme des cycles individuels.
• La poudre ou le produit en vrac peut être alimenté dans le réservoir tampon depuis un autre contenant ou via une transmission sous vide ; la doseuse vibrante extrait en continu le produit et le transfère vers l'étage aval (ex. mélangeur).

Composants typiques / points sensibles

• Réservoir tampon
• Vibrateur à piston
• Vanne à disque
• Tuyau d'étranglement
• Châssis/support
• Goulotte (goulotte d'alimentation fermée / goulotte de transfert)
• Entraînement (moteur vibrant)
• Balance / cellule de charge (pesée continue)

Applications / secteurs

• Industrie chimique
• Industrie pharmaceutique
• Industrie agroalimentaire
• Industrie cosmétique
• Toute application nécessitant la combinaison de transfert par vide, pesage et dosage de poudres/granulés

Intégration système et conception hygiénique

• Système modulaire pour une intégration aisée dans les installations de process et pour la combinaison avec des systèmes de transfert par vide.
• Matériaux et raccords choisis pour un nettoyage hygiénique et une compatibilité process (AISI 304 / AISI 316 ; raccords clamp).

Caractéristiques / spécifications techniques

• Modèle : VFD 100
• Fabricant / Marque : Volkmann
• Principe de pesage : cellule de charge intégrée, Loss‑in‑Weight (LIW)
• Précision : typiquement quelques grammes (selon application)
• Entraînement : doseuse vibrante électrique ; débit réglable ; adaptée au fonctionnement marche/arrêt
• Matériaux : goulotte/tuyau en acier inox AISI 304 ou AISI 316
• Raccords : clamp ; compensateurs élastiques approuvés FDA
• Commande : SPS disponible (intégrée ou intégration à la SPS d'usine)
• Nettoyage / maintenance : démontage et remontage aisés pour nettoyage
• Protection contre les explosions : adapté aux applications ATEX / zones explosives
• Intégration : conçu pour être combiné avec le transfert par vide et des postes process aval (ex. mélangeurs)
