Système de pré-broyage pour biomasse DisRuptor

pour déchets organiqueshydrauliqueà lame

Présentation
Le DisRuptor est un système de désintégration mécanique économe en énergie qui réduit la taille des particules et défibre la biomasse solide dans les suspensions organiques. En augmentant la surface du substrat et en homogénéisant la suspension, le DisRuptor accélère la conversion, augmente le rendement en gaz et réduit la consommation électrique des mélangeurs et des pompes. L'unité fonctionnelle comprend un rotor à six pales et un anneau extérieur DisRuptor. À haute vitesse, les solides sont broyés et déchiquetés dans le petit écart entre le rotor et l'anneau. L'écart est réglable en continu pour s'adapter au substrat et à l'application, permettant la compensation de l'usure sans remplacement immédiat des pièces.

Avantages clés

• Augmente la surface disponible de la biomasse
• Homogénéise et réduit la viscosité des suspensions organiques
• Accélère et augmente la production de gaz
• Diminue la consommation énergétique des mélangeurs et pompes
• Facilement intégrable en retrofit sur des installations existantes

DisRuptor DR7000 (principes du système)

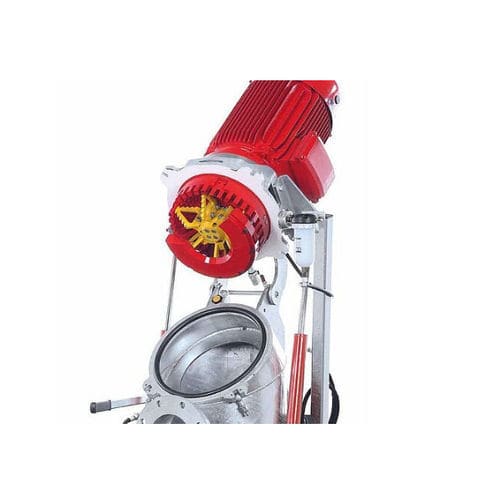

Le DisRuptor DR7000 dispose d'une unité fonctionnelle variable et d'un mécanisme de réglage simple. La tête du DisRuptor peut être relevée hydrauliquement pour un accès direct à l'unité fonctionnelle. L'écart entre les pales et l'anneau externe peut être adapté individuellement au substrat sans outils spéciaux. L'usure des anneaux et des pales peut être compensée par réalignement, prolongeant la durée de vie.

Caractéristiques

• Unité fonctionnelle réglable : écart réglable en continu entre l'anneau DisRuptor et les pales pour adaptation et compensation de l'usure
• Haut débit : désintégration intensive à grand débit avec faible puissance d'entraînement (exemple : ~15 kW peut traiter jusqu'à ~200 m3/h)
• Design QuickService : tête relevable pour accès direct lors de la maintenance et du remplacement des pièces
• Aide à l'ouverture : support hydraulique pour faciliter le relevage de la tête
• Anneau et pales : demi-anneaux durcis à surface résistante à l'usure ; pales en acier spécial trempé avec géométrie optimisée

Options

• Types : cuve inline (pression admissible jusqu'à 2 bar) adaptée au retrofit ; cuve Compact XL pour pressions jusqu'à 4 bar

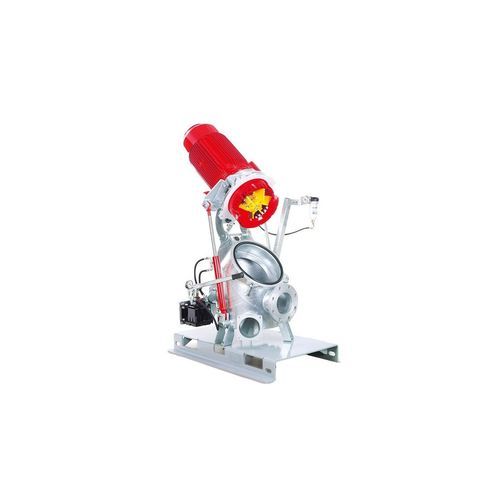

• Socle : disponible monté sur base acier avec passages pour chariot élévateur pour installation et positionnement
• Matériaux : carrosserie galvanisée standard ; variante inox complète disponible pour milieux agressifs (toutes les pièces en contact en inox)

Applications et effets
Le DisRuptor est utilisé pour le prétraitement mécanique des substrats en applications de biogaz afin d'améliorer la biodégradabilité, d'augmenter le rendement en gaz et de faciliter le pompage et le mélange des substrats à forte teneur en solides ou fibreux. Convient pour retrofit d'unités existantes ou intégration dans de nouveaux concepts d'installation.

Caractéristiques techniques

• Unité fonctionnelle : rotor à six pales et anneau DisRuptor externe
• Réglage : écart réglable en continu entre pales et anneau
• Concept de service : tête basculante hydraulique (QuickService) pour accès et maintenance
• Débit (exemple) : jusqu'à ~200 m3/h de suspension organique avec ~15 kW (dépend de l'application)
• Variantes de pression : Inline (≤ 2 bar), Compact XL (≤ 4 bar)
• Matériaux : carrosserie galvanisée ; variante intégrale inox disponible
• Protection contre l'usure : surfaces d'anneau durcies et pales en acier spécial trempé
• Possibilité de montage : base acier avec passages pour chariot élévateur
