Séparateur d'eau usée DebrisCatcher

gravimétriquepour traitement des eaux uséespour traitement d'eau

Présentation
Le DebrisCatcher est un séparateur actif de matières lourdes qui combine séparation par gravité, tamis de coupe et unités de dégagement à rotation lente et sans contact pour extraire pierres, pièces métalliques et autres corps étrangers des milieux liquides. Il protège pompes, vannes et composants en aval tout en limitant la consommation d'énergie.

Avantages

• Protection des équipements aval contre les dommages causés par pierres et pièces métalliques
• Prévention des blocages de pompes, de vannes à guillotine et autres organes
• Haut débit avec faible puissance d'entraînement
• Construction stable avec contre-palier soutenant l'arbre d'entraînement

Principe de fonctionnement

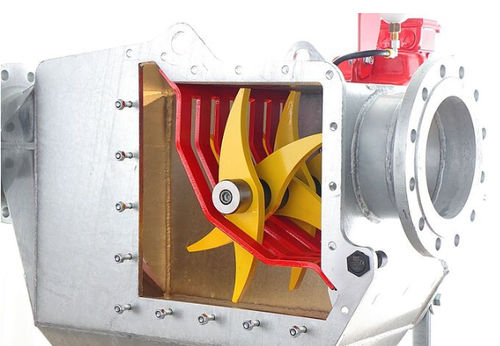

Le flux entrant est calmé dans un carter optimisé pour favoriser la séparation par gravité : les particules lourdes sédimentent vers le séparateur tandis que les indésirables plus petits ou plus légers sont retenus par la grille de coupe. Des unités de dégagement à rotation lente et sans contact ramassent les matières retenues et les dirigent activement dans la cuve de séparation. La géométrie du carter a été développée par simulation d'écoulement pour optimiser la séparation par gravité.

Caractéristiques

• Séparation active des matières lourdes : les éléments retenus sont activement guidés vers le séparateur pour une fiabilité supérieure aux systèmes passifs
• Carter à flux optimisé : zone élargie et calmée favorisant un écoulement laminé propice à la séparation par gravité
• Contre-palier : support additionnel de l'arbre d'entraînement pour assurer la stabilité
• Système d'étanchéité : garniture mécanique combinée à une bague d'étanchéité radiale ; réservoir tampon pour contrôle des fuites
• Géométrie des unités de dégagement : coordonnée avec la grille pour créer un grand angle émoussé évitant les blocages

Options

• Variantes d'espacement de grille : 12 mm, 25 mm et 40 mm pour équilibrer rétention des petites pièces métalliques et perte de charge
• Connecteurs : DN150 ou DN200 selon les exigences du site
• Système DRS (Debris Removal System) : option pour l'évacuation des matières lourdes séparées en service avec une perte de fluide minimale (env. 15 l)
• PCU (unité de contrôle des performances) : option pour la surveillance et l'automatisation, intégrable à PreMix ou RotaCut RCX

Construction et performances
Le boîtier est en tôle d'acier soudée, galvanisée à chaud pour la résistance à la corrosion. L'appareil convient aux applications en pression (pression interne maximale jusqu'à 4 bar). Les unités de dégagement sans contact et la faible vitesse de rotation limitent la consommation d'énergie et l'usure : pour des débits jusqu'à 400 m3/h, la puissance d'entraînement est typiquement d'environ 2 kW, garantissant une longue durée de vie.

Domaines d'application
Conçu pour les applications de biogaz et d'eaux usées et pour les systèmes où des pierres, pièces métalliques ou autres corps lourds pénètrent le flux liquide (ex. lisier liquide, alimentation en biomasse). L'encombrement compact permet l'installation en zones contraintes tout en protégeant de manière fiable pompes et éléments d'installation.

Caractéristiques techniques / spécifications

• Nom du modèle : DebrisCatcher
• Options d'espacement de grille : 12 mm, 25 mm, 40 mm
• Connecteurs : DN150 ou DN200
• Débit maximal : jusqu'à 400 m3/h
• Puissance d'entraînement typique : env. 2 kW (jusqu'à 400 m3/h)
• Pression interne maximale : jusqu'à 4 bar
• Matériau / finition : boîtier en tôle d'acier soudée, galvanisation à chaud
• Perte de fluide DRS par vidange : env. 15 l
• Étanchéité arbre : garniture mécanique + bague d'étanchéité radiale avec réservoir tampon
