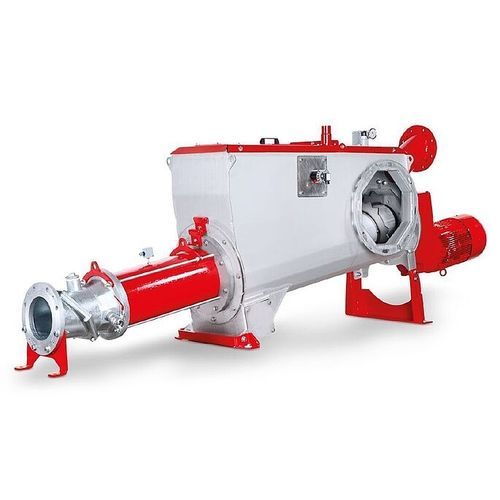

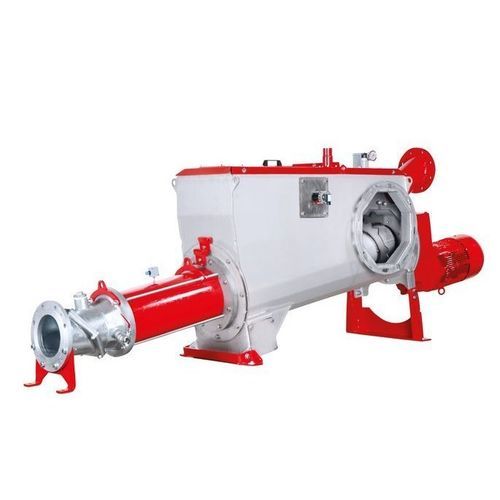

Système d'alimentation automatique CC-Mix

électriquepour fluide abrasifpour fluide visqueux

Aperçu

• Transforme des biomasses simples en suspension organique homogène de façon rentable
• Séparateur de matières étrangères intégré éliminant les éléments lourds avant la pompe
• Conception compacte et commande simple facilitant l'intégration et la modernisation
• Un seul CC‑Mix peut alimenter plusieurs digesteurs
• Remplacement rapide des pièces d'usure sur site grâce au concept QuickService

Résumé d'application
Le CC‑Mix est un système d'alimentation liquide économe en énergie pour la préparation de matières solides fluides à légèrement pâteuses (p. ex. ensilage de maïs, pulpe de betterave, mouture de céréales, déchets de fruits et légumes, fientes de poule sèches) en une suspension pompable et homogène adaptée à l'alimentation des digesteurs. Il vise à minimiser la consommation d'énergie tout en assurant une préparation optimale pour la fermentation.

Conception et principe de fonctionnement
Le CC‑Mix associe une pompe à cavité progressive de la série CC à une chambre de mélange généreuse. Les solides sont amenés dans la chambre de mélange par une vis d'alimentation (entrée latérale ou par le dessus) tandis qu'un liquide (par ex. digestat de recirculation) est injecté à l'entrée. L'arbre de mélange disperse et entraîne activement les solides dans le liquide pour éviter les couches flottantes et obtenir une suspension homogène et pumpable.

Performance
La géométrie étudiée et la sélection des composants permettent une forte performance de mélange avec une demande énergétique réduite. La puissance totale typique nécessaire pour obtenir une suspension bien broyée est d'environ 11–15 kW, selon la configuration et le matériau d'alimentation. Des variantes à plus haute pression (pompe en deux étages) sont disponibles si nécessaire.

Maintenance et service
Le CC‑Mix applique le concept QuickService : le rotor et le stator s'articulent et se retirent en bloc pour un remplacement rapide. L'arbre de mélange et les pièces d'usure sont accessibles et remplaçables sur site par des opérations manuelles simples, minimisant les temps d'arrêt.

Caractéristiques clés

• Mélange intensif efficace avec faible consommation énergétique
• Séparateur de matières étrangères à la base de la chambre (séparation gravitaire)
• Empreinte compacte pour intégration et retrofit facilités
• QuickService : remplacement simple sur site du rotor/stator, de l'étanchéité d'arbre et des composants de l'arbre de mélange
• Entraînement robuste par motoréducteur à arbres parallèles monté directement (sans accouplement)
• Chambre de mélange, arbre et parties exposées en matériaux résistants à la corrosion
• Arbre de cardan protégé avec deux joints universels et manchon de protection contre dommages par solides et fibres

Options

• Géométrie de pompe en deux étapes / multi‑étages pour pressions plus élevées ou milieux abrasifs
• Unité de contrôle de performance (PCU) avec interface PROFINet en option
• Écran tactile grand format intégré à la porte de l'armoire de commande pour exploitation locale
• Ensemble de contrôle complet (matériel et logiciel) et capteurs disponible
• Capacité de maintenance à distance de la PCU (mises à jour et support à distance si activé)

Domaines d'application typiques
Préparation et dosage pour digesteurs d'installations de biogaz : traitement d'entrées renouvelables et co‑substrats riches en énergie tels que ensilage de maïs, résidus de céréales, pulpe de betterave, déchets de fruits et légumes et fientes sèches. Convient pour installations neuves et modernisations ; une unité peut alimenter plusieurs digesteurs.

Caractéristiques / spécifications techniques

• Dénomination commerciale : CC‑Mix
• Modèle standard : CC‑Mix66‑M1 — capacité jusqu'à 50 m³/h, pression jusqu'à 6 bar
• Modèle puissance : CC‑Mix66‑D1 — capacité jusqu'à 85 m³/h, pression jusqu'à 6 bar
• Modèle haute pression : CC‑Mix66‑M2 (deux étages) — capacité jusqu'à 50 m³/h, pression jusqu'à 12 bar
• Consommation électrique typique : env. 11–15 kW (selon matière et configuration)
• Type de pompe : pompe à cavité progressive (série CC, Cavity‑Comfort)
• Chambre de mélange et arbre : acier inoxydable résistant à la corrosion
• Séparateur de matières étrangères intégré : séparation gravitaire, standard
• Entraînement : motoréducteur à arbres parallèles monté directement
• Concept de service : QuickService (rotor/stator pivotant, remplacement facile des outils d'arbre de mélange)
• Automatisation disponible : PCU, PROFINet, écran tactile, pack de contrôle complet, maintenance à distance
