Interrupteur-sectionneur haute tension KMX-18

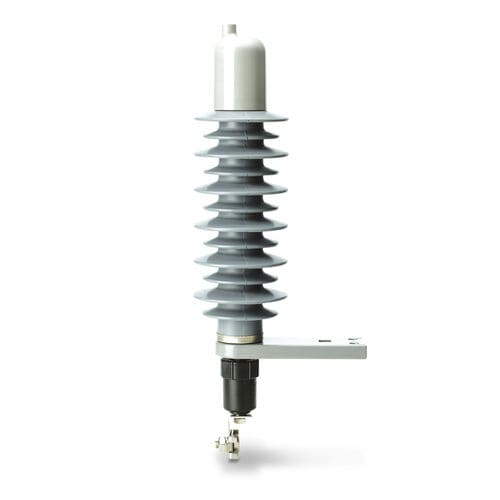

Le LA de type polymère de VITZROEM est un produit de 18 kV-5 kA utilisé dans les lignes de distribution de KEPCO et par les clients généraux à haute tension. Pour prévenir les explosions dues à la détérioration hygroscopique, qui est à l'origine de la plupart des accidents dans les LA en porcelaine existants, l'élément ZnO et les composants internes ont été enroulés avec un matériau d'isolation FRP, l'interface entre le matériau d'isolation FRP et le boîtier en caoutchouc polymère a été traitée et les deux extrémités du LA en polymère ont été scellées avec des capuchons. Le polymère a été choisi de manière à ne pas se disperser, même en cas d'explosion. ● Excellente étanchéité à l'humidité ● Poids léger par rapport à un LA de type porcelaine (2,4 kg) ● Prévention des accidents secondaires (par exemple, dispersion de fragments) en cas d'explosion due à l'augmentation de la température interne et à l'expansion par l'arc résultant d'un courant de défaut excessif ● Interrupteur de déconnexion de type résistance ● Distance de fuite par reptation : ≥645mm ● Produit en caoutchouc de couverture isolée sur le côté supérieur de la borne, empêchant la pénétration de l'eau de pluie Vue d'ensemble de la structure Sectionneur Le sectionneur empêche la propagation de l'accident en séparant rapidement le LA des lignes en cas de détérioration de l'élément ZnO dans le LA. Il existe deux types de sectionneur : le sectionneur à bobine et le sectionneur à résistance. Le sectionneur de type résistance, très fiable, a été sélectionné parce que la tension de décharge et la forme d'onde peuvent changer dans le type bobine, tandis que la tension de décharge et la forme d'onde restent stables dans le type résistance. Le tableau suivant montre les résultats des tests de la courbe caractéristique temps-courant de déconnexion.
