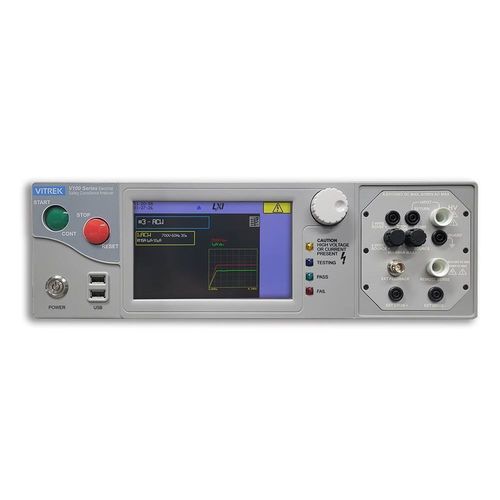

Testeur de rigidité diélectrique DC V10X

AChaute tensionde conformité électrique

Présentation
La série Vitrek V10X est une plate‑forme avancée de contrôles de sécurité électrique pour les environnements de production et de laboratoire. Elle offre des fonctions multiples : hipot AC, hipot DC, résistance d'isolement (IR), essai de liaison à la terre et mesures de faible résistance en 4 fils. La plate‑forme est prête pour l'automatisation avec support SCPI natif, génération de rapports PDF embarquée et contrôle d'un grand nombre de canaux de scanner haute tension pour systèmes multi‑points évolutifs.

Principales caractéristiques

• Hipot AC jusqu'à 10 kVrms en standard ; Hipot DC jusqu'à 15 kV en standard ; module externe AC 30 kV en option
• Options de sortie AC haute puissance (100 mA, 200 mA ; option 500 VA disponible sur modèles pris en charge)
• Alimentation DC haute intensité jusqu'à 50 mA pour charger rapidement des EUT à forte capacité
• Essai de liaison à la terre intégré jusqu'à 40 A RMS sur modèles applicables
• Résolution de fuite picoampère (100 pA) permettant des lectures en TΩ
• Technologie de mesure pilotée par DSP avec analyse d'angle de phase pour distinguer fuite résistive et capacitive
• Détection d'arc large bande configurable avec seuils double (temps et amplitude) et détection de claquage rapide <150 μs
• Interface tactile couleur avec édition graphique de séquences et graphiques de mesure en temps réel
• Séquences multi‑étapes configurables : plus de 1 000 étapes supportant rampes, temporisations, IR multi‑niveaux et multi‑dwell sans retour à zéro
• Contrôle direct jusqu'à 1 600 canaux de scanner haute tension pour matrices de test étendues
• Connectivité : Ethernet (LAN), USB, RS‑232, E/S numériques ; GPIB en option ; interface web embarquée et configuration Wi‑Fi
• Génération de rapport PDF embarquée et export CSV pour documentation prête pour audit avec horodatage, ID opérateur et traçabilité complète
• Architecture de sécurité multi‑couches : Ground Fault Interruption (GFI), Safety Fault Interlock (SFI™) et Test Lead Safety Sense (TLSS™)
• Conçu pour conformité UL, IEC, CSA, MIL‑STD et DO‑160 (400 Hz)
• Fabriqué aux USA ; garantie standard de 2 ans

Capacités (résumé)
Hipot AC - Plages par modèle : V101–V104 : 20 V–6 kV ; V105–V108 : 50 V–10 kV ; option externe AC‑30 jusqu'à 30 kV AC
Hipot AC - Courant max standard : généralement 50 mA ; 100 mA ou 200 mA disponibles en option ; option 500 VA pour puissance supérieure
Hipot DC/IR - Plages par modèle : V101–V102 : 20 V–6 kV ; V103–V106 : 50 V–11 kV ; V107–V108 : 50 V–15 kV
Hipot DC - Courant DC max : généralement jusqu'à 50 mA (dépend du modèle/options)
Mesure IR : résolution picoampère supportant plage TΩ
Liaison à la terre : intégrée jusqu'à 40 A RMS sur modèles sélectionnés
Ohmmètre 4 fils : mesures rapides 5 chiffres jusqu'à 100 μΩ ; plages jusqu'à 100 kΩ

Logiciels et documents inclus/disponibles
Création de rapports PDF embarquée et export CSV. Logiciel PC QT Insite disponible (licence en option) pour automatisation, gestion de séquences et des données.

Accessoires et options (exemples)

• Booster AC‑30 externe (option 30 kV AC)
• Option 500 VA haute puissance et option AC‑2 (2 kV/200 mA)
• Interface GPIB en option
• Configurations de bornes arrières, kit de montage en rack, enceintes de sécurité
• Commandes à distance pied/main, jeux de câbles HV, sondes de liaison à la terre et cordons Kelvin

Spécifications techniques

• Tension d'essai AC : jusqu'à 10 kVrms en standard ; extensible à 30 kVrms avec option AC‑30
• Tension d'essai DC : jusqu'à 15 kV en standard sur modèles haut de gamme
• Courant de sortie AC : 50 mA standard ; options 100 mA, 200 mA ; capacité 500 VA sur modèles compatibles
• Courant de source DC : jusqu'à 50 mA (selon modèle)
• Liaison à la terre : intégrée jusqu'à 40 A RMS
• Résolution du courant de fuite : 100 pA
• Mesure d'angle de phase : composantes en phase et en quadrature avec précision ±0,05° RMS (typ.)
• Détection d'arc : seuils d'amplitude et de largeur d'impulsion configurables (largeur 4–30 μs sélectionnable)
• Détection de claquage : réponse rapide <150 μs
• Mémoire de séquence : 1 000+ séquences multi‑étapes, multi‑dwell et rampes ; stockage non volatile
• Interfaces : Ethernet LAN, USB Host, RS‑232, E/S numériques ; GPIB en option ; jeu de commandes SCPI
• Fonctions à distance : interface web embarquée et configuration Wi‑Fi pour surveillance et gestion
• Rapports : génération PDF embarquée, export CSV, horodatage, ID opérateur et traçabilité complète
• Sécurité : GFI, SFI™ <1 ms extinction, TLSS™ vérification continue
• Normes : UL, IEC, CSA, MIL‑STD et DO‑160 (400 Hz)
• Mesure de résistance : méthode 4 fils Kelvin jusqu'à 100 μΩ avec compensation automatique des conducteurs
• Dimensions/poids : env. 132 mm H × 432 mm L × 457 mm P ; poids net ≈9 kg (selon modèle/options)
• Environnement : 0 °C à 50 °C ; humidité jusqu'à 85 % HR non condensante ; altitude jusqu'à 2 134 m
• Alimentation : 105–265 VAC (45–450 Hz) ; capacité minimale 500 VA (750 VA avec option haute puissance)
• Firmware : évolutif par mise à jour logicielle pour améliorations et conformité
