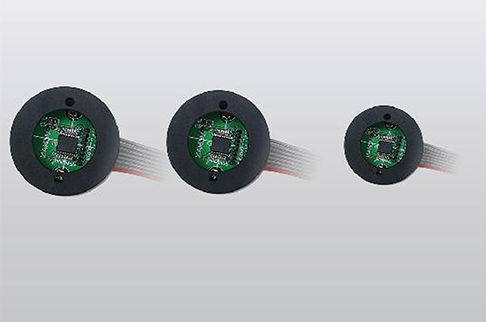

Codeur rotatif incrémental magnétiqueà sortie numériqueLine Driver
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- incrémental
- Technologie
- magnétique
- Signal de sortie
- à sortie numérique, Line Driver
- Tension d'alimentation
- 5 Vcc
- Applications
- pour l'industrie, pour moteur, pour OEM, pour la robotique
- Autres caractéristiques
- de petite taille, programmable, pour feedback moteur, 3 canaux
- Résolution codeurs incrémentaux (impulsions/tour)
Max: 4 096 unit
Min: 256 unit
- Diamètre du boîtier
22 mm
(0,87 in)- Vitesse de rotation
Max: 20 000 rpm
(125 664 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Description
Caractéristiques :
Paramètres du produit :
Manuel du produit :
Applications :
- Capteur rotatif magnétique, 3 voies (ABI)
- Interface de sortie : ABI (TTL)
- Configuration programmable : position zéro et lignes ABI par révolution
- Comptage d'impulsions sélectionnable (ABI) : 4096, 2048, 1024, 512, 256 ppr
- Line driver optionnel quatre canaux différentiel (EN22AL / EN22BL) avec sorties complémentaires
Paramètres du produit :
- Modèle : Magnetic encoder, 3 channels, Line Driver, 4096 CPT
- Diamètre : 22 mm
- Lignes par révolution (LPR) : 256–4096
- Comptages d'impulsions (ABI) : 4096, 2048, 1024, 512, 256 ppr
- Vitesse maxi : 20 000 tr/min
- Tension d'alimentation : 5 V
- Signal de sortie : TTL (ABI)
- Type d'encodeur : Magnétique
- Spécification : Manuel produit disponible (PDF)
- CAD : Non fourni
- 3D CAD : Non fourni
Manuel du produit :
- Titre : Magnetic encoder,3 channels,Line Driver,4096 CPT
- Format : PDF
- Version : 20260311
- Date : 2026-03-11
Applications :
- Intégration dans le contrôle de mouvement rotatif industriel, servomoteurs et systèmes de retour
- Utilisation en robotique, convoyeurs et lignes d'assemblage automatisées
- Convient pour intégration OEM nécessitant un encodeur compact de 22 mm de diamètre
- Options programmables facilitant la calibration et l'intégration avec des contrôleurs compatibles ABI
