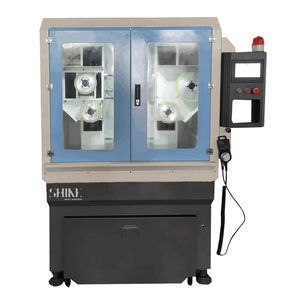

Machine de découpe à fil SH200-R

au diamantpour verrepour céramique

Présentation

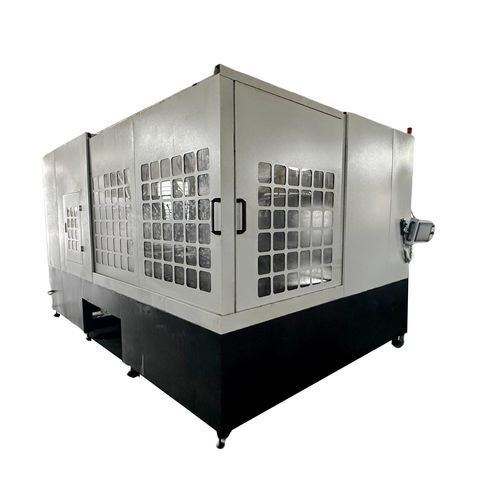

La HorizonCrystal SH200-R est une scie à fil diamanté en boucle conçue pour la découpe horizontale de grandes pièces en quartz, cristal et céramiques techniques. Elle prend en charge des diamètres jusqu'à 2000 mm et un chargement industriel lourd, offrant une finition de surface fine et un rendement élevé pour le tranchage en production.

Fonctionnalités clés

• Architecture scie à fil diamanté en boucle horizontale pour quartz de grand diamètre et matériaux fragiles/durs
• Fil diamanté en boucle fermée avec mouvement unidirectionnel pour une coupe stable
• Capacité de vitesse du fil élevée (typ. jusqu'à 60 m/s ; certaines configurations endless jusqu'à 84 m/s)
• Finition de surface supérieure avec largeur de coupe minimale (≈0,7 mm)
• Châssis lourd permettant le chargement par chariot élévateur ou grue
• Table rotative intégrée en option (axe R) pour accélérer la coupe et augmenter la productivité
• Paramètres de coupe réglables pour s'adapter au matériau et à l'épaisseur

Applications

• Industrie des semi-conducteurs : tranchage de substrats en quartz, céramique et cristal pour wafers et puces
• Optoélectronique : mise en forme de saphir synthétique et composants en cristal pour LED et lasers
• Céramique et matériaux avancés : alumine, SiC, zircone, nitrure de bore, mullite, sialon, Macor
• Bijouterie et produits de luxe : découpe de grosses pierres précieuses et verre saphir pour montres et écrans
• Recherche scientifique : découpe de précision de divers matériaux cristallins

Avantages de l'équipement

• Haute efficacité de coupe grâce au fil abrasif diamanté et aux vitesses linéaires élevées
• Qualité de surface excellente due au mouvement continu du fil en boucle
• Réduction des déchets matière grâce à un trait de scie étroit et un diamètre de fil fin (0,35–0,8 mm)
• Conception robuste pour la manipulation directe de pièces lourdes et volumineuses
• Haute précision avec répétabilité de position ±0,02 mm sur les axes Y et Z
• Option d'axe rotatif pour opérations multi-passages plus rapides et plus fluides

Caractéristiques techniques

• Modèle : SH200-R
• Diamètre maximal de la pièce : 2000 mm (2 m)
• Hauteur maximale de la pièce : sans limite (selon application)
• Course de l'axe Y de la table : 1000 mm (2000 mm avec axe R)
• Course de l'axe Z de la table : 550 mm
• Vitesse maximale du fil diamanté : jusqu'à 60 m/s (typ.), jusqu'à 84 m/s sur certaines configurations endless
• Incrément de déplacement minimal (Y & Z) : 0,01 mm
• Précision de repositionnement (Y & Z) : ±0,02 mm
• Consommation totale : 6 kW
• Alimentation : AC220V 50Hz (triphasé, cinq fils)
• Dimensions (L×l×H) : ≈ 3100 × 2300 × 2100 mm
• Poids total : ≈ 3000 kg

Remarques complémentaires
Le fil diamanté en boucle fermée permet des vitesses linéaires élevées et une qualité de surface constante. La machine est fournie avec une station de chargement adaptée aux pièces industrielles lourdes ; tables de chargement personnalisées et options logicielles disponibles selon les besoins de production.
