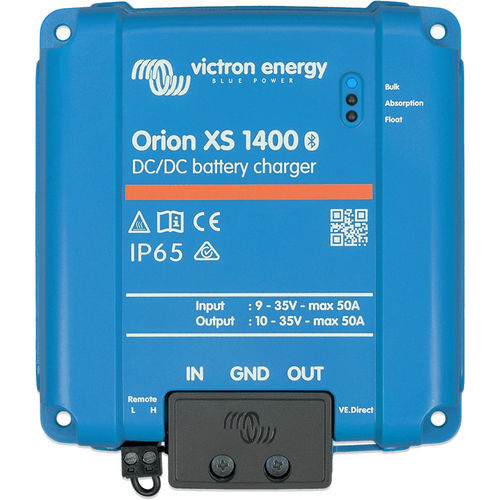

Convertisseur DC/DC monté sur châssis Orion XS

de véhiculeindustrielpour applications marines

Présentation
Le chargeur CC-CC Orion XS utilise la puissance du moteur pour recharger la batterie de service, combinant une puissance de charge élevée à un design ultra-compact et robuste. Disponible en versions 12 V et en version mixte 1400 (12 V / 24 V), il prend en charge les configurations à double batterie et peut fonctionner comme convertisseur CC‑CC pour systèmes à tensions mixtes.

Points clés

• Chargeur CC-CC haute puissance ultra-compact pour compartiments chauds et exigus
• Efficacité de charge jusqu'à 98,5 %
• Détection moteur en marche pour éviter la charge moteur arrêté
• Limitation du courant d'entrée pour protéger les alternateurs, y compris les alternateurs intelligents
• Tension et courant de charge entièrement configurables pour lithium et chimies plomb-acide (AGM, Gel, inondée)
• Huit préréglages de batterie ; entièrement personnalisable via l'application VictronConnect
• Fonctionnement en parallèle possible pour augmenter le courant de sortie total
• PCB en aluminium servant de dissipateur thermique permettant la pleine puissance jusqu'à 40°C avant déclassement thermique
• Boîtier électronique conçu pour conditions difficiles et protections électriques complètes

Surveillance et connectivité

• Configuration via VictronConnect (Bluetooth) avec mises à jour de firmware et réglages
• Réseau VE.Smart pour partage de données sans fil et compensation tension/température
• Port VE.Direct pour communication filaire vers GX/monitoring à distance (VRM) et prise en charge DVCC
• Intégration VRM et surveillance distante en option pour alertes et rapports système

Applications

• Véhicules de loisirs (camping-cars, fourgons aménagés)
• Véhicules professionnels, d'urgence et de service
• Installations marines et bateaux
• Systèmes hors réseau (off-grid) et d'appoint

Modèles & variantes

• 12/12-50A (env. 700 W)
• 12/12-70A (env. 1000 W)
• 1400 modèle mixte (env. 1400 W ; conversion 12 V / 24 V)

Protections & fiabilité

• Limitation du courant d'entrée pour protéger l'alternateur et la batterie de démarrage
• Protections contre surcharge, court-circuit, surchauffe et surtension
• Arrêt à basse température et protection contre sous-tension pour préserver les batteries lithium et de démarrage
• Détection moteur en marche pour éviter une charge inutile moteur arrêté

Caractéristiques techniques

• Nom de la série / modèle : Orion XS
• Efficacité de charge : jusqu'à 98,5 %
• Puissance nominale (typ.) : ~700 W (12/12-50A), ~1000 W (12/12-70A), ~1400 W (1400)
• Température de fonctionnement : pleine puissance jusqu'à 40 °C avant déclassement thermique
• Indice de protection électronique : boîtier électronique IP65
• Algorithme de charge : multi-étapes (4), préréglages pour lithium, AGM, Gel, inondée ; personnalisable via app
• Connectivité : VE.Smart, port VE.Direct, configurable via VictronConnect
• Fonctionnement en parallèle : supporté pour augmenter le courant
• Préréglages batterie : 8 préréglages intégrés et paramètres personnalisables
• Protections : limitation courant d'entrée, surcharge, court-circuit, surchauffe, arrêt basse température, redémarrage par reprise de tension
