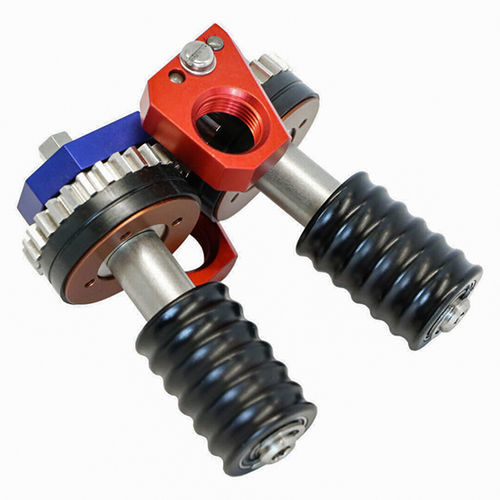

Unité de pose EZS 058

Présentation du produit
Le EZ.SPEEDY EZS 058 de Zeitler est une unité d'avance pour l'insertion assistée par machine de câbles (Ø 0,5 mm à 8,0 mm) dans des microconduits. Elle convient aux microconduits d'un diamètre extérieur de 4 à 16 mm et peut être entraînée par une visseuse sans fil standard pour insérer les câbles rapidement et sans plis.

Applications

• Insertion du point de raccordement bâtiment au coffret de distribution
• Connexions du coffret de distribution aux logements et câblages intérieurs vers une ou plusieurs prises

Contenu de la livraison (mallettte individuelle)

• 1 élément de base EZ.SPEEDY (bleu)
• 2 poignées standard EZ.SPEEDY
• 1 plaque d'introduction EZ.SPEEDY (rouge)
• 1 plaque de sortie EZ.SPEEDY (rouge)
• 2 pignons EZ.SPEEDY
• 2 rouleaux de transport EZ.SPEEDY (noir)
• 2 noyaux aluminium pour rouleau de transport
• 2 guides-câble EZ.SPEEDY
• 1 raccord pour conduit – 7 mm
• 8 vis de rechange dans gaine plastique
• 1 clé à douille 8 mm
• 1 clé plate 8 mm
• 1 clé Allen 5 mm
• Manuel d'utilisation

Dessins / fiches techniques
Aucun document disponible

Détails techniques
L/l/H mm : 100/90/70
Pression max. : 15 BAR
Diamètre extérieur conduit mm : 4/5/7/8/10/12/14/16
Diamètre câble mm : 0,5–8
Poids : 8 kg

Caractéristiques clés

• Modèle : EZS 058
• Fabricant/Série : Zeitler / EZ.SPEEDY
• Application : insertion/soufflage de fibres/câbles dans des microconduits (FTTx)
• Diamètre câble (adapté) : 0,5–8,0 mm
• Diamètre extérieur conduit (adapté) : 4–16 mm
• Dimensions (L/l/H) : 100 / 90 / 70 mm
• Pression maximale de service : 15 BAR
• Poids : 8 kg
• Contenu : élément de base, poignées, plaques d'introduction/sortie, pignons, rouleaux de transport, noyaux, guides-câble, raccord 7 mm, vis de rechange, outils, manuel
