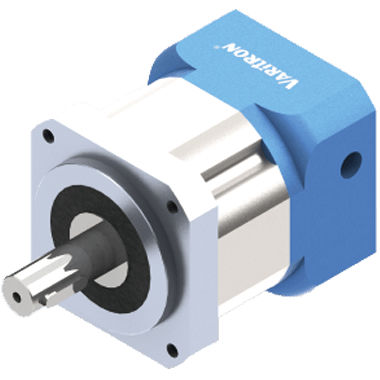

Réducteur planétaire DM series
coaxial200 - 500 Nm100 - 200 Nm

réducteur planétaire
réducteur planétaire
réducteur planétaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
planétaire
Orientation des axes
coaxial
Couple
200 - 500 Nm, 100 - 200 Nm, 500 - 1000 Nm, 20 - 50 Nm, 50 - 100 Nm, 1 - 2 kNm, 2 - 5 kNm, 5 - 10 kNm
Nombre d'étages
mono-étagé, bi-étagé, tri-étagé
Performance
haute précision, à jeu réduit
Applications
pour transmission, pour convoyeur, pour machine alimentaire, d'arbre
Autres caractéristiques
modulaire, sur mesure, en aluminium, pour fonctionnement continu, pour plastique, de table tournante, pour moteur, pour moteur
Vitesse de rotation

Max: 1 000 rpm
(6 283,19 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Puissance

Max: 11 000 W
(14,96 hp)

Min: 100 W
(0,14 hp)

Jeu

0,08 °, 0,13 °

Description

Les réducteurs planétaires haute précision de la série DM constituent un assortiment impressionnant de réducteurs planétaires de qualité servo pour nos différentes séries en ligne et à angle droit. Fournissant la flexibilité ultime pour nos clients. - Engrenage de haute précision - L'engrenage planétaire et l'engrenage solaire sont fabriqués en acier allié Ni-Cr-Mo de haute qualité. Usinés avec précision et cémentés, puis rectifiés ou ébarbés avec précision, les engrenages sont d'une grande précision. - Conception modulaire de la plaque de connexion du moteur - La conception modulaire spéciale de la plaque de connexion du moteur convient à toute marque et à tout type de servomoteur. Fabriquée en alliage d'aluminium, sa surface est traitée par anodisation pour améliorer sa résistance à l'environnement et à la corrosion. - Boîte de vitesse monobloc et traitement de surface avancé - La boîte de vitesses et la couronne dentée interne sont conçues et construites en une seule pièce, fabriquée en acier allié Cr-Mo, et trempée pour un couple de sortie élevé. La surface de la boîte de vitesses est traitée anti-corrosion pour améliorer la résistance à l'environnement et à la corrosion. - Arbre d'entrée modulaire - La conception de l'arbre d'entrée modulaire et l'arbre du moteur sont couplés par un mécanisme de serrage à collet équilibré dynamique pour assurer la concentricité de la connexion et une transmission de puissance sans glissement à grande vitesse. - Support de bras planétaire intégré - Le support du bras planétaire et l'arbre de sortie sont construits en une seule pièce pour augmenter la rigidité en torsion et la précision. La structure entière est usinée en une seule fois pour contrôler la précision dans la tolérance spécifiée.

---
