Appareil de contrôle pour applications industrielles COGASTOP WEFT 3100

pour le processus de fabricationélectriquehaute résolution

Description courte
Le détecteur de fils PROTECHNA COGASTOP WEFT 3100 est un système de contrôle destiné à détecter les défauts des fils de trame sur métiers à tisser. Il repère les fluses, les fils doubles, les nœuds et les ruptures capillaires. Cela est particulièrement important pour les tissus enduits, chaque fluse étant visible dans le produit enduit final.

Fonctions principales

• Surveillance des fils de trame sur métiers à tisser
• Facile d'utilisation

Construction et fonctionnement

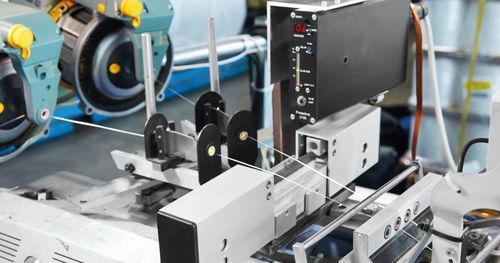

Le COGASTOP WEFT 3100 se monte avant ou directement après le nourrisseur afin que les défauts puissent être retirés avant d'être tissés dans la toile. Un ou plusieurs fils de trame passent au centre d'un faisceau lumineux concentré. Lorsqu'un défaut de fil traverse le faisceau, la quantité de lumière transmise diminue ; si la variation dépasse la sensibilité réglée, la machine à tisser est arrêtée pour permettre le retrait du défaut. La tête de contrôle est reliée à l'unité de commande par fibres optiques pour une haute immunité aux perturbations électromagnétiques. Le raccordement électrique, l'évaluation électronique et l'arrêt de la machine sont effectués par l'unité de commande.

Visite produit / Images
Plusieurs images produit et une vidéo sont disponibles, montrant l'installation, les détails de la tête de contrôle, les positions de montage typiques (avant/après nourrisseur) et des exemples visuels des défauts détectés.

Caractéristiques techniques / spécifications

• Vitesse du fil : à partir de 100 m/min
• Plage de surveillance : 200 mm
• Tension d'alimentation : 115V–230V / 50Hz–60Hz
• Contact d'arrêt : contact de relais sans potentiel
