Vidéomicroscope optique 250D

d'inspectionde laboratoirepour le contrôle qualité

Présentation du produit
Analyseur vidéo informatisé pour l'inspection microscopique et l'analyse quantitative des fibres, fils, tissus, tricots, non-tissés et pièces mécaniques associées. Conçu pour le contrôle qualité laboratoire, la vérification des matières entrantes et la R&D en tests textiles et matériaux.

Équipements adaptés à :

• réaliser rapidement l'analyse de finesse des fibres individuelles;
• identifier les types de fibres dans un mélange et déterminer les pourcentages de composition;
• vérifier les caractéristiques des matériaux achetés, analyser la structure du fil et détecter les défauts;
• mesurer le titre des fils (dtex/den) et le comptage des filaments à section ronde;
• évaluer la répartition des filaments élastiques (Lycra) dans les fils et la compacité des non-tissés;
• mesurer les surfaces et périmètres des sections;
• contrôler des pièces mécaniques telles que pointes d'aiguilles et filières; convertir les mesures de densité trame/chaîne en cm ou pouce;
• traiter, stocker et imprimer les mesures, et fournir valeurs min/moy/max, CV% et graphiques de distribution.

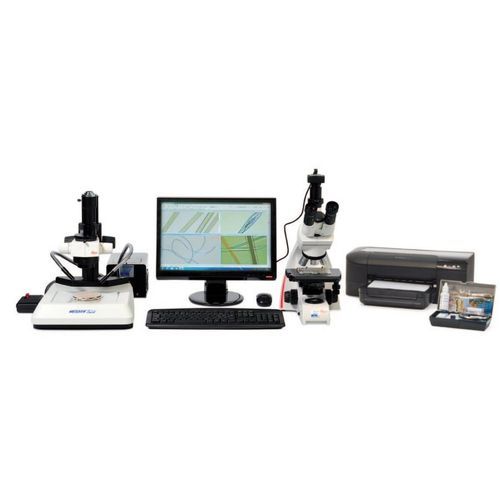

Le système est composé de

• Microscope biologique LEICA : grossissement à l'écran de 195X à 2830X avec déplacement de platine micrométrique et éclairage polarisant pour l'analyse des fibres et fils.
• Microscope stéréo LEICA : grossissement à l'écran de 16X à 189X avec platine éclairée pour l'inspection des tissus, fils et pièces mécaniques.
• Anneau lumineux LED pour éclairage homogène.
• PC complet avec écran LCD et imprimante qualité photographique.
• Caméra numérique couleur professionnelle, capteur 1/2.3", 25,0 Mpixel, USB 3.0 pour l'acquisition d'images.
• Logiciel pour acquisition d'images, extraction de mesures, annotations sur images en direct et stockées, et analyses statistiques.
• Kit Microscope Fibres (Code 250.325) pour préparation d'échantillons et analyse microscopique.

Normes de référence
ISO 137, UNI EN 12751, UNI 5423, UNI ISO 1130, ASTM D629, ASTM D2130, ASTM D276, AATCC 20, IWTO 8, TWC TM24, NIKE (section H, exigences d'essai du contenu en fibres).

Caractéristiques techniques

• Plage de grossissement du microscope biologique à l'écran : 195X à 2830X.
• Grossissement du microscope stéréo à l'écran : 16X à 189X ; platine éclairée pour tissus et pièces mécaniques.
• Caméra numérique : capteur 1/2.3", 25,0 Mpixel, interface USB 3.0.
• Capacités de mesure : finesse des fibres unitaires ; identification des fibres dans les mélanges ; analyse de pourcentage de composition ; titre des fils (dtex/den) ; mesure de surface et périmètre des sections ; analyse de la compacité des non-tissés ; détection des défauts.
• Inspection mécanique : pointes d'aiguilles, filières, voyageurs, etc.
• Analyse des tissus : densité chaîne/trame convertible en cm ou pouce.
• Logiciel : mesure sur image en direct, annotation, stockage, valeurs min/moy/max, CV% et graphiques de distribution, rapports statistiques.
• Éclairage : anneau lumineux LED inclus.
• Livré avec PC, écran LCD et imprimante qualité photographique ; Kit Microscope Fibres optionnel (Code 250.325).
