Alimentateur électromécanique IRO Chrono X4

pneumatiquepar voie mécaniquede tissus

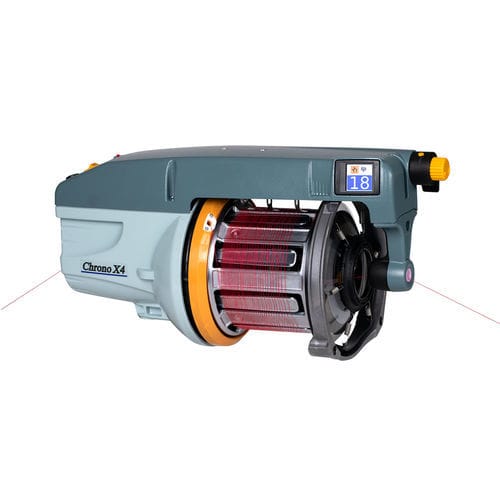

Présentation L'IRO Chrono X4 est le distributeur de trame de quatrième génération équipé d'un affichage intégré TED pour le réglage direct de la tension. Conçu pour un contrôle précis de la tension et une intégration modulaire, le Chrono X4 prend en charge une large gamme de fils et de cadences de production.

TED (affichage intégré) TED fournit un écran embarqué permettant de définir et de surveiller la tension cible du fil pendant la production du tissu. L'affichage indique les valeurs en temps réel et gère les alarmes (par exemple rupture de fil de trame). Tous les réglages sont accessibles via le bouton jaune situé sur la face avant du distributeur.

Contrôle et compatibilité L'affichage TED est compatible avec l'ATC (Active Tension Control) pour maintenir une tension constante pendant tout le cycle de tissage. L'appareil améliore l'accès aux connexions des accessoires alimentés et se raccorde à une alimentation à commutation légère pour optimiser l'efficacité énergétique du moteur à aimants permanents. Le design modulaire offre des options d'assemblage flexibles. Les capteurs et le système d'enfilage ont été repensés pour une meilleure fiabilité et une plus grande facilité d'utilisation.

Message aux clients Cet alimenteur de trame est fourni avec un support marché continu et des mises à jour planifiées afin d'assurer une exploitation et une maintenabilité durables pour les fabricants textiles.

Composants

• Corps de bobine - corps de bobine spécialement conçu et traité en surface pour gérer une large gamme de fils avec une faible tension de prise de fil et une accumulation de poussière réduite.
• Enfilage pneumatique - système à bouton-poussoir "Easy access" permettant un enfilage rapide en une seule étape à travers l'ensemble du distributeur ou un demi-enfilage de l'œillet d'entrée au corps de bobine.
• Système de capteurs - options de capteurs mécaniques ou optiques (incluant un capteur de rupture de fil intégré) pour un contrôle précis de la réserve de fil.
• Réglage du ballon facile - bouton de réglage pour un ajustement précis de l'anneau brosse en fonctionnement.
• Moteur à aimants permanents - moteur sans entretien garantissant une faible consommation d'énergie, une température de fonctionnement réduite et un couple élevé à toutes les vitesses.
• Interrupteur S/Z - utilisé pour définir le sens de rotation ou activer le mode veille.
• Réglage de séparation - réglage progressif de la séparation du fil sans outils.

Données techniques IRO Chrono X4
Vitesse maximale : 2000 m/min
Gamme de titrage : 120 – 0,8 Nm et 20 – 5000 dTex
Sens d'enroulement : "S" et "Z"
Séparation du fil : 4 mm
Systèmes de capteurs : Optique ou mécanique
Diamètre du corps de bobine : 135 mm
Dimensions : 220 mm hauteur, 420 mm longueur, 190 mm largeur
Poids : 8,6 kg

Caractéristiques / spécifications techniques

• Vitesse maximale : 2000 m/min
• Gamme de titrage : 120 – 0,8 Nm et 20 – 5000 dTex
• Sens d'enroulement : "S" et "Z"
• Séparation du fil : 4 mm
• Systèmes de capteurs : Optique ou mécanique
• Diamètre du corps de bobine : 135 mm
• Dimensions : 220 mm (H) x 420 mm (L) x 190 mm (W)
• Poids : 8,6 kg
