Capteur de proximité photoélectrique 4022

rectangulaireavec sorties relaisAC

Présentation
Le CAPTEUR D'AIGUILLE 4022 contrôle sans contact les aiguilles sur machines circulaires à tricoter simples, doubles, jacquard et interlock. Lorsqu'une aiguille défectueuse est détectée, le système arrête instantanément la machine et affiche la position exacte de l'aiguille cassée ou pliée. La configuration typique comprend une unité de commande et une ou deux têtes optiques selon le type de machine.

Fonctions principales

• Arrêt immédiat de la machine dès la détection d'une aiguille défectueuse
• Détection de casse et de pliage des aiguilles de cylindre et de plateau
• Terminal portable 8024 disponible comme aide au réglage

Caractéristiques clés

• Plage de détection de la séquence d'aiguille : 15/s - 5000/s
• Remplacement facile de la lentille optique
• Afficheur 4 chiffres pour identification rapide de l'aiguille défectueuse
• Affichage d'état LED codé par couleur pour chaque tête optique
• Convient aux machines circulaires à grande vitesse
• Éclairage rouge sécurisé
• Prise en charge du calibre jusqu'à E50

Fonctionnement
La tête optique projette un spot lumineux étroit sur les aiguilles en mouvement ; les impulsions lumineuses réfléchies sont transmises à l'unité de commande via câble à fibre optique. L'unité de commande s'adapte automatiquement à la séquence d'aiguilles en fonction de la vitesse machine et du calibre. Si une impulsion est absente ou mal positionnée à cause d'une aiguille défectueuse, l'unité déclenche l'arrêt machine et un compteur d'aiguilles indique le nombre d'aiguilles à faire passer avant d'atteindre la position défectueuse. Les aiguilles manquantes (par ex. lignes de coupe ou zones de motif) peuvent être masquées. Pour éviter les arrêts intempestifs, le nombre de tours avant arrêt est réglable.

Visite produit / Points visuels

• Afficheur 4 chiffres pour identification rapide de l'aiguille défectueuse
• Unité de commande avec LED d'état codées par couleur pour chaque tête optique

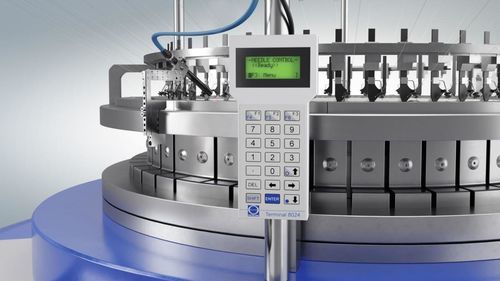

• Terminal portable 8024 pour réglages et diagnostics
• Remplacement facile et sécurisé de la lentille optique
• Compatibilité avec machines circulaires à grande vitesse

Caractéristiques techniques

• Portée du capteur : 15 mm ±1 mm
• Séquence d'aiguilles : 15/s - 5000/s
• Calibre : Jusqu'à E50
• Tension d'alimentation : 11 V - 28 V AC/DC
• Consommation moyenne : 5 VA
• Sortie : Sortie relais, commutable (max. 60 V)
• Configuration typique : 1 unité de commande et 1 ou 2 têtes optiques selon le type de machine
• Terminal portable : 8024 (aide au réglage)
