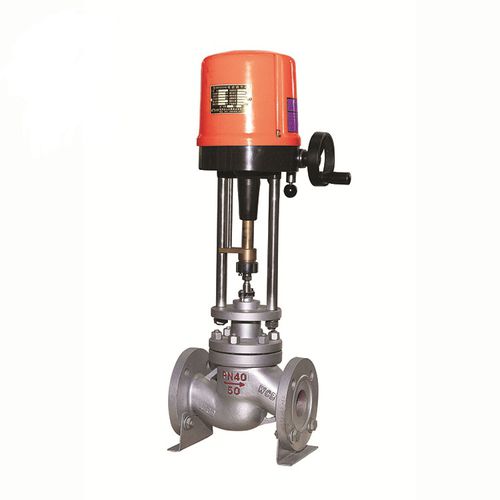

Vanne à soupape avec volantélectriquede contrôle
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à soupape
- Actionnement
- avec volant, électrique
- Fonction
- de contrôle
- Corps
- à bride, en fonte, en PTFE, en acier moulé, en fer, en PP, en PE
- Application
- pour bride
- Autres caractéristiques
- ANSI, standard, DIN, à actionneur
- DN
Max: 200 mm
(7,874 in)Min: 15 mm
(0,591 in)- Pression
16 bar, 25 bar, 40 bar, 64 bar
(232,1 psi, 362,6 psi, 580,2 psi, 928,2 psi)- Température
Max: 450 °C
(842 °F)Min: -196 °C
(-321 °F)
Description
Vanne de contrôle à soupape à actionnement électrique
Corps : Acier moulé, fonte, fonte ductile, SS304, SS316, SS316L
Chapeau : Acier moulé, fonte, fonte ductile, SS304, SS316, SS316L
Matériau du revêtement : PO, PE, PP F46, F4, PFA
Matériau du soufflet : PTFE, PFA
Matériau de la tige : 17-4PH ASTM A276 304
Signal d'entrée : 4-20mADC, 1-5VDC
Alimentation électrique : AC220V 50HZ
Norme de bride : Selon les normes HG20592-97, ANSI, JIS, DIN et autres
Coefficient de débit nominal Kv - Pourcentage égal - 3 - 6 - 10 - 16 - 25 - 40 - 63 - 100 - 160 - 250 - 400 - 630
Revêtement - 4 - 7 - 11 - 18 - 28 - 44 - 69 - 110 - 176 - 275 - 440 - 690
Course nominale L(mm) - 16 - 25 - 40 - 60
Surface effective de la membrane - 280 - 400 - 600 - 1000
Caractéristiques de débit inhérentes - Pourcentage égal,Liner
Portée inhérente - 50:01:00
La gamme des signaux de la source d'air - 20 à 100,40 à 200,80 à 240
Actionneur électrique - Dépend de la poussée et de la course dont la vanne a besoin
Tension d'alimentation - 220V.AC 50Hz 380V.AC 50Hz( Triphasé)
Classe de fuite - Joint souple - Classe VI, fuite nulle
Joint métallique - Classe IV, Classe V
---
