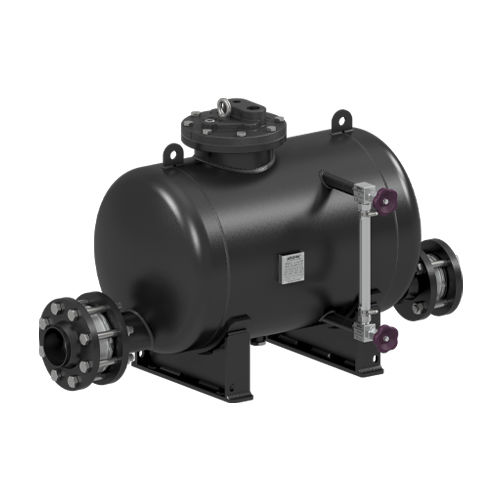

Pompe pour gaz PPA312

à airde condensatpneumatique

La pompe à pression ADCAMat PPA312 est recommandée pour le transfert de condensats de vapeur, d'huiles et d'autres liquides non dangereux compatibles avec la construction, vers une élévation ou une pression plus élevée. Dans certaines conditions, elle peut vidanger un récipient fermé sous vide ou sous pression. La pompe peut fonctionner à la vapeur, à l'air comprimé ou à d'autres gaz. Elle est fabriquée en acier au carbone ou en acier inoxydable. FONCTIONNEMENT Le liquide s'écoule par gravité dans la pompe à travers un clapet anti-retour d'entrée, soulevant le flotteur. À ce stade, la vanne d'admission du fluide moteur est fermée tandis que la vanne de mise à l'air libre est ouverte. Lorsque le flotteur atteint sa position la plus haute, la soupape d'admission du fluide moteur s'ouvre et la soupape de mise à l'air libre se ferme, permettant au fluide moteur de pénétrer dans le corps de la pompe. La pression dans la pompe augmente juste assez pour surmonter la contre-pression. Le liquide sous pression ouvre le clapet anti-retour de sortie et le refoulement commence. Le liquide refoulé peut être quantifié à l'aide d'un compteur spécial, ce qui permet à la pompe de fonctionner comme un débitmètre fiable. Lorsque le flotteur atteint sa position basse, la soupape d'admission du fluide moteur se ferme et la soupape de mise à l'air libre s'ouvre, permettant au liquide de remplir à nouveau la pompe, répétant ainsi le cycle. CARACTÉRISTIQUES PRINCIPALES Pièces d'usure en acier inoxydable trempé. Ressorts en inconel à haute résistance. Faible hauteur de remplissage pour minimiser l'espace d'installation. Pas d'exigences électriques ou de problèmes de NPSH. Convient aux environnements dangereux. Faibles coûts de fonctionnement. Indicateur de niveau. Compteurs de course. Construction en acier inoxydable. Pour soulever le condensat de vapeur et d'autres liquides compatibles avec la construction. RACCORDS : A brides EN 1092-1 PN 16 A brides ASME B16.5 Classe 150 Filetage femelle ISO 7 Rp
