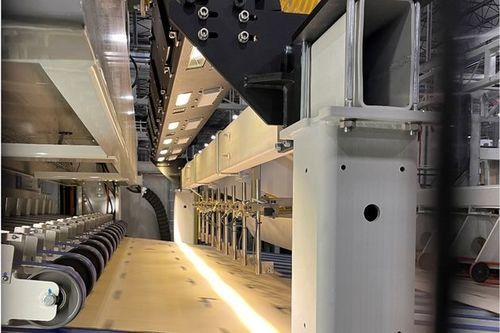

Système visuel de contrôle qualité DieCutChek

DieCutChek est un système d'inspection par caméra en temps réel pour la production de planches troquelées. Il vérifie les dimensions et les caractéristiques des découpes, détecte les déchets détachés et mesure le voile des planches afin d'empêcher les défauts de qualité avant que les planches ne quittent la ligne de production. Il se monte au-dessus des convoyeurs apilateurs existants et analyse chaque planche à la vitesse de production grâce à une caméra à balayage linéaire avancée et des algorithmes intelligents.

Description générale du produit

• Fait partie de la gamme ClearVision de systèmes d'inspection, conçu spécifiquement pour les opérations de troquelage.
• Conçu pour des presseuses troquelantes autonomes ou pour une intégration dans des lignes flexo-folder-gluer et casemaker.
• Se monte au-dessus du convoyeur apilateur existant, nécessitant un espace et des efforts d'intégration minimaux.
• Utilise une caméra à balayage linéaire avancée et des algorithmes d'analyse intelligents pour inspecter chaque planche instantanément et comparer les mesures aux spécifications du travail.
• Les résultats et les défauts signalés sont affichés sur une interface tactile intuitive pour la revue opérateur.

Avantages clés

• Détection de 100 % des défauts à des vitesses de production allant jusqu'à 300 m/min (980 ft/min).
• Retour d'information en temps réel permettant des actions correctives immédiates pour éviter la production de planches hors spécifications et réduire les déchets.
• Trazabilité complète avec stockage intégral des données pour les rapports qualité et l'analyse en vue d'une amélioration continue.

Fonctionnement et intégration

• Montage au-dessus du convoyeur apilateur existant pour une intégration rapide et un encombrement réduit.
• Caméra à balayage linéaire et algorithmes qui analysent chaque planche à la vitesse de ligne sans ralentir la production.
• Compare automatiquement les mesures aux spécifications du travail et met en évidence les défauts sur l'écran tactile pour une évaluation rapide par l'opérateur.
• Détecte les défauts avant que les planches quittent la ligne, permettant des corrections de procédé immédiates.

Caractéristiques / spécifications techniques

• Vitesse d'inspection : jusqu'à 300 m/min (980 ft/min).
• Technologie : caméra à balayage linéaire avancée et algorithmes d'analyse intelligents.
• Montage : installation en surplomb sur le convoyeur apilateur existant ; encombrement minimal requis.
• Fonctions principales : vérification des dimensions et des caractéristiques de découpe, détection des chutes/recoupes détachées, mesure du voile des planches.
• Intégration : comparaison des mesures avec les spécifications du travail et signalement des défauts via interface tactile.
• Gestion des données : stockage complet des données pour traçabilité, rapports et analyses.
