Mélangeur statique

continude liquidepour l'industrie de la plasturgie

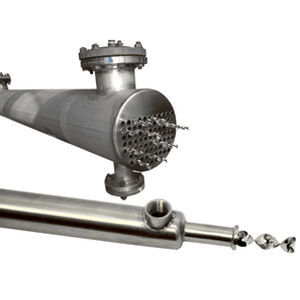

StaMixCo fabrique des échangeurs de chaleur à mélange statique pour améliorer le transfert de chaleur dans les applications à flux laminaire. Ils sont utilisés pour le chauffage et le refroidissement de matériaux visqueux. Échangeurs de chaleur monotubes Un échangeur de chaleur monotube est idéal pour les petits débits où un seul tube rempli d'éléments de mélange statique traite la totalité du débit. Échangeurs de chaleur multitubulaires Un échangeur de chaleur multitubulaire est idéal pour les débits importants, avec plusieurs tubes en parallèle. Chaque tube est rempli d'éléments de mélange statique Principes de fonctionnement L'écoulement des matières visqueuses dans les tuyaux et les tubes est normalement un écoulement laminaire. Dans ce régime d'écoulement laminaire dans un tube vide (figure 2), il n'y a pratiquement pas de mélange/échange (mélange radial) de matière entre la paroi intérieure du tube et le fluide en vrac qui circule au centre du tube. Lors du refroidissement ou du chauffage de matériaux visqueux dans un tube vide, ce profil d'écoulement laminaire entrave considérablement le transfert de chaleur. Les éléments de mélange statique, lorsqu'ils sont insérés dans un tube traitant des matières visqueuses, échangent la matière entre la paroi et le fluide en vrac et améliorent le transfert de chaleur d'un facteur de 3 à 6 en fonction du type d'élément de mélange statique utilisé, de la taille du tube et des conditions du procédé. Avantages des échangeurs de chaleur à mélange statique Volume compact et faible encombrement Temps de séjour court Les caractéristiques de l'écoulement en bouchon garantissent une distribution étroite du temps de séjour du flux de produit Mélange, réaction et transfert de chaleur simultanés Types d'éléments de mélange statique adaptés au transfert de chaleur visqueux Il existe trois (3) types fondamentaux d'éléments de mélange statique utilisés pour améliorer le transfert de chaleur dans les applications à écoulement laminaire.
