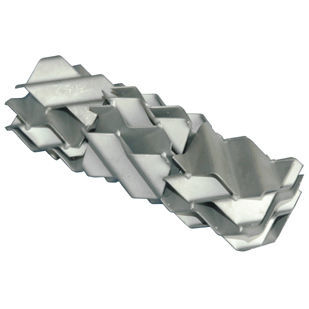

Mélangeur statique GV

continude liquidepour le traitement de l'eau

Le mélangeur statique GV est utilisé avec succès dans les applications à écoulement turbulent depuis plus de 35 ans. Il s'agit d'un mélangeur en ligne très performant, capable de mélanger des liquides de faible viscosité, de mélanger des gaz, de disperser des liquides non miscibles et de créer des dispersions gaz-liquide avec un degré de mélange très élevé sur une courte longueur. Capacités de mélange Mélanger des liquides de faible viscosité Disperser des liquides non miscibles Mélanger des gaz Mise en contact de gaz et de liquides Applications Mélange de liquides, de produits chimiques et d'additifs dans les usines de traitement de l'eau et les usines chimiques Disperser des liquides non miscibles tels que le pétrole brut et l'eau dans les raffineries pour des applications d'extraction Mélange de gaz devant les réacteurs catalytiques Mise en contact de l'air et des liquides pour l'oxydation Variables de configuration géométrique Le mélangeur statique GV est polyvalent car il possède de nombreuses variables de configuration géométrique qui peuvent être utilisées pour influencer l'intensité du mélange créé dans un diamètre de tuyau donné et créer des solutions de mélange qui sont difficiles à réaliser avec toute autre technologie : Les mélangeurs statiques GV standard sont construits avec des plaques ondulées à 5 niveaux sur tout leur diamètre, avec un angle de plaque ondulée de 45o par rapport à l'axe de la conduite (Figures #1 - #2). Le nombre de couches peut varier dans un diamètre de tuyau donné (figure 3) pour intensifier le mélange et le contact L'angle d'ondulation peut varier (figure 4) pour affecter l'intensité du mélange et la perte de charge. Les entretoises entre les éléments de mélange tirent parti du mélange turbulent dans la conduite vide créé par l'élément de mélange immobile en amont (figure 5), sans perte de charge supplémentaire.
