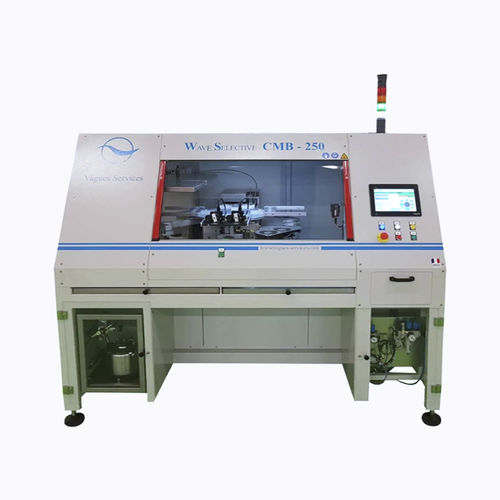

Machine de brasage à carrousel
à mini-vagueautomatiquerotative

machine de brasage à carrousel
machine de brasage à carrousel
machine de brasage à carrousel
machine de brasage à carrousel
machine de brasage à carrousel
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technique
à mini-vague
Mode de fonctionnement
automatique, rotative
Applications
pour PCB
Autres caractéristiques
électrique, à carrousel
Puissance

11 000 W

Description

Carrousel pour PCB • Désignation : Carrousel pour PCB / Carte Electronique • Modèle : Minivague avec pompe électro-magnétique • Dimensions max du PCB : 400 x 400 mm • Temps de cycle : Minimum 10 secondes selon options • Puissance / Tension : 11 kW / 400V + N + T • Poids à vide / Poids alliage : 850 Kg / 12 Kg Carrousel de Brasage avec Minivague Sélective pompe magnétique : Zone de Chargement / Déchargement avec fibres optique pour détection des bras et présence pièces Zone de Fluxage Zone de Préchauffage (en option) Zone de Brasage Barrières Immatérielles Plateau rotatif avec supports bras (4 ; 6 ou 8 postes) Porte bidon pour flux Bacs de propreté Armoire Electrique Pupitre IHM avec écran tactile Balise couleurs Dimensions : Longueur 1350 mm x largeur 1600 mm x Hauteur 2350 mm (Les dimensions peuvent varier légèrement selon configuration du poste). Zone de Chargement / Déchargement Poste composé d’une fibre optique pour détection du bras, 1 cellule pour détection de la pièce et leurs amplificateurs. Un lecteur de code-barre peut être ajouté (sur fourniture de cahier des charges) pour lancement par série ou par pièce unique. Zone de Fluxage Fluxeur à pulvérisation type « DropJet » Station de fluxage avec table X/Y électrique 2 axes linéaires 1 buse de pulvérisation automatique de Ø4 à 6 mm d’impact 1 pot à pression inox – 5 litre inox MDC – 0/7 bar Zone de Préchauffage (en option) Station avec préchauffage inférieur infrarouge quartz ondes courtes ou zone de préchauffage à convection (air chaud) Zone de Brasage Mini Vague tout titane Système de pompe Electromagnétique Programmation point par point ou en ligne via le PC Contrôle de niveau d’alliage du pot
