Système d'enroulement VACOCOIL

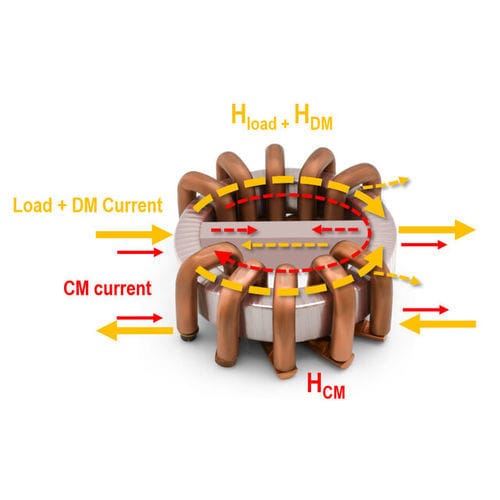

HANAU - La commutation rapide des composants semi-conducteurs dans l'électronique de puissance provoque des courants parasites indésirables. Ces courants parasites se composent de deux éléments principaux : les courants de mode commun (CM : common mode) circulent dans un sens à travers l'application, tandis que les courants de mode différentiel (DM : differential mode) circulent dans le sens du courant de charge. Alors que dans certains cas, l'inductance de fuite du CMC peut déjà être suffisante, il faut généralement utiliser une self DM séparée. Cela augmente le nombre de composants du filtre et donc le volume du filtre CEM. Si une suppression DM plus élevée est nécessaire mais que l'espace est limité, la technologie COMBICHOKE brevetée de VAC peut maintenant aider. Dans ce cas, un noyau à faible perméabilité est intégré dans le CMC de manière peu encombrante, ce qui augmente l'atténuation DM. Les COMBICHOKES sont conçus comme une solution CEM personnalisée. Cette approche COMBICHOKE peut même être combinée à l'optimisation du bobinage VACOCOIL pour obtenir des performances supérieures. La conception brevetée du VACOCOIL fait appel à des barres de cuivre solides au lieu des habituels enroulements parallèles de fils de cuivre individuels. Cette conception d'enroulement VACOCOIL offre une atténuation considérablement améliorée aux hautes fréquences (f > 1 MHz) en raison de la réduction des capacités parasites de l'enroulement. Les principales applications des COMBICHOKES sont les stations de charge rapide CC, les onduleurs PV, les générateurs éoliens, les convertisseurs de fréquence et les véhicules électriques.
