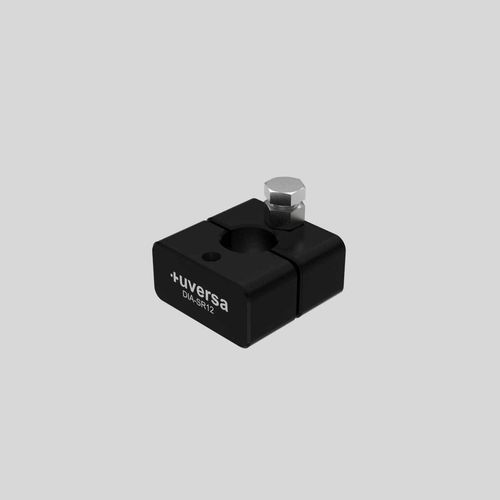

Collier d'arbre en aluminium DIA-SR12

à visà usage industriel

Présentation du produit
Le collier de positionnement DIA-SR12 est un collier fendu de précision pour le réglage de hauteur et le positionnement dans les systèmes mécaniques modulaires. Conçu pour une fixation fiable et un réglage répétable de la hauteur, il convient aux modules mono et duo ainsi qu'aux montages de colonnes et dispositifs de maintien.

Applications
Adapté aux systèmes à colonne, dispositifs de fixation, gabarits d'assemblage et configurations de production récurrentes nécessitant un réglage de hauteur défini et répétable.

Installation
Le DIA-SR12 est constitué de deux demi-coquilles appariées permettant le montage autour d'une colonne déjà installée. Positionnez les deux moitiés à la hauteur souhaitée et fixez-les avec les deux vis cylindre. Une vis hexagonale avec écrou supérieur permet un réglage fin de la hauteur et un réajustement sans desserrer la fixation principale.

Matériaux et finitions
Usiné en aluminium. La finition standard est l'anodisation noire ; d'autres couleurs anodisées et une finition SurTec® 650 conductrice ESD (passivée) sont disponibles sur demande.

Couleurs / Finitions

• Noir anodisé (Standard)
• Bleu anodisé
• Rouge anodisé
• Vert anodisé
• Or anodisé
• SurTec® 650 (conducteur ESD, passivé)

Données techniques
Options de couleur : Noir anodisé (standard), Bleu anodisé, Rouge anodisé, Vert anodisé, Or anodisé, SurTec® 650 (conducteur ESD, passivé)
Code SH : 90330090
Pays d'origine : Germany
Matériau : Aluminium (usinage)

Avantages

• Réglage de hauteur rapide et précis
• Positionnement répétable pour des assemblages identiques
• Conception fendue permettant une installation sur colonnes existantes
• Finition ESD disponible pour environnements sensibles aux charges électrostatiques

Remarques
Disponible en plusieurs variantes de couleur et en finition ESD ; les prix et délais varient selon la variante. Délai typique : Noir — en stock ; Variantes colorées / ESD — env. 10 jours ouvrés. Prix indiqués hors TVA (plus 19% TVA).

Caractéristiques techniques

• Modèle : DIA-SR12
• Références / SKU (exemples) : DIA-SR12-S (Noir), DIA-SR12-B (Bleu), DIA-SR12-R (Rouge), DIA-SR12-G (Vert), DIA-SR12-A (Or), DIA-SR12-ESD (ESD)
• Matériau : Aluminium, usiné
• Poids (typique) : 0,04 kg
• Code SH : 90330090
• Pays d'origine : Germany
• Délai de livraison typique : Noir — en stock ; Variantes colorées / ESD — env. 10 jours ouvrés
• Gamme de prix (hors TVA) par variante : Noir : 26,90 EUR ; Bleu/Rouge/Vert/Or : 31,10 EUR ; SurTec® 650 (ESD) : 33,70 EUR
