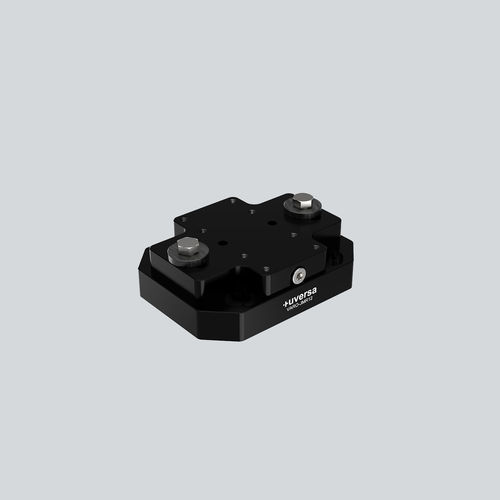

Module de positionnement à plusieurs degrés de liberté VARO-JMR12

Description
Le module de réglage VARO-JMR12 2.0, destiné au machinisme, est la version évoluée du VARO-JM12. Il permet un alignement précis dans le plan X/Y et compense de manière fiable les tolérances de fabrication. Il offre un domaine de réglage étendu de ±7,5 mm en X et ±4,5 mm en Y pour une plus grande flexibilité de positionnement.

Caractéristiques
Le module dispose de trous oblongs permettant un réglage linéaire et rotatif avec une précision de ±2,5°. Des vis de réglage latérales assurent les ajustements fins. Construction en aluminium usiné et anodisé ; revêtement SurTec® 650 conducteur ESD disponible sur demande. Intégré au système modulaire uversa pour association avec socles mono et duo et autres modules.

Modules compatibles

• PEX-MS12
• PEX-DS12
• EVO-KM12
• EVO-DM12

FAQ (résumé)

• À quoi sert le VARO-JMR ? — Réglage précis des composants dans le plan X/Y pour compenser les tolérances de fabrication et faciliter la conception mécanique.
• En quoi le VARO-JMR diffère-t-il du VARO-JM ? — Génération suivante avec plage de réglage étendue et trous oblongs permettant réglage linéaire et rotatif.
• Comment se réalise le réglage ? — Par vis de réglage latérales pour l'affinage ; combiné au réglage rotatif via les trous oblongs pour une grande plage de réglage.
• Comment monter le VARO-JMR ? — Montage sur surfaces de travail fixes ou intégration directe dans des ensembles ; adapté à de nombreuses positions d'installation.
• Quelles variantes sont disponibles ? — Plusieurs couleurs anodisées et un revêtement optionnel SurTec® 650 conducteur ESD, passivé.
• Pour quelles applications est-il adapté ? — Machines-outils, constructions de gabarits, bancs d'essai et systèmes d'assemblage nécessitant un alignement précis et une conception modulaire.

Caractéristiques techniques

• Modèle : VARO-JMR12
• Plage de réglage X : ±7,5 mm
• Plage de réglage Y : ±4,5 mm
• Réglage rotatif fin : ±2,5°
• Fixation : trous oblongs (permettent réglage linéaire et rotatif)
• Matériau : Aluminium (fraisé), anodisé
• Finitions / Couleurs : Noir anodisé (standard), Bleu, Rouge, Vert, Or, SurTec® 650 (conducteur ESD, passivé)
• Code SH : 90330090
• Pays d'origine : Allemagne
• Poids typique (module seul, variante) : 0,250 kg
• Compatibilité système : Système modulaire uversa (compatible avec PEX-MS12, PEX-DS12, EVO-KM12, EVO-DM12)
