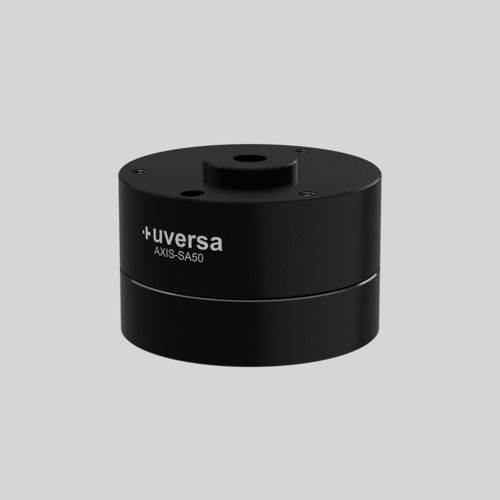

Unité de centrage et bridage au point zéro mécanique AXIS-SA50
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Autres caractéristiques
- mécanique
Description
Résumé produit
L'AXIS-SA50 est une unité de compensation conçue pour compenser les écarts de position et d'angle lors d'opérations d'assemblage et de montage dans l'automatisation industrielle. Elle permet un contact et un emmanchement précis malgré les tolérances de fabrication, tout en assurant la transmission fiable des efforts dans l'axe de montage.
Fonction
Le mécanisme intégré de centrage autoréglant avec ressort aligne automatiquement les pièces sans créer de contrainte mécanique. Cela évite les blocages et réduit le risque d'endommagement lors des cycles automatisés répétitifs et des opérations d'assemblage manuelles.
Plage de compensation et forces
Le module compense un décalage radial dans le plan XY jusqu'à ±1 mm et un angle de rotation jusqu'à ±3°. Il transmet des efforts importants en direction Z en compression et en traction. Valeurs mesurées : effort de rappel XY ≈ 4–7 N, couple de rappel (rotatif) ≈ 0,01–0,05 Nm, compression max. 1000 N, traction max. 600 N, précision de retour en position d'origine dans l'ordre des centièmes de millimètre (3 µm–13 µm, mesures d'échantillons).
Avantages
Informations complémentaires (tableau)
Couleur : Noir, anodisé dur
Code HS : 84799070
Pays d'origine : Allemagne
Matière : Aluminium (gefrisé)
Retour en position d'origine : 3 µm – 13 µm (mesures d'échantillons)
Caractéristiques / Spécifications techniques
L'AXIS-SA50 est une unité de compensation conçue pour compenser les écarts de position et d'angle lors d'opérations d'assemblage et de montage dans l'automatisation industrielle. Elle permet un contact et un emmanchement précis malgré les tolérances de fabrication, tout en assurant la transmission fiable des efforts dans l'axe de montage.
Fonction
Le mécanisme intégré de centrage autoréglant avec ressort aligne automatiquement les pièces sans créer de contrainte mécanique. Cela évite les blocages et réduit le risque d'endommagement lors des cycles automatisés répétitifs et des opérations d'assemblage manuelles.
Plage de compensation et forces
Le module compense un décalage radial dans le plan XY jusqu'à ±1 mm et un angle de rotation jusqu'à ±3°. Il transmet des efforts importants en direction Z en compression et en traction. Valeurs mesurées : effort de rappel XY ≈ 4–7 N, couple de rappel (rotatif) ≈ 0,01–0,05 Nm, compression max. 1000 N, traction max. 600 N, précision de retour en position d'origine dans l'ordre des centièmes de millimètre (3 µm–13 µm, mesures d'échantillons).
Avantages
- Assure un centrage précis et sans contrainte pour les opérations de montage et d'emmanchement
- Réduit les pics de charge mécanique et protège les composants adjacents
- Facilite l'intégration dans des préhenseurs et des unités de montage compactes
- Améliore la fiabilité des processus en production automatisée
Informations complémentaires (tableau)
Couleur : Noir, anodisé dur
Code HS : 84799070
Pays d'origine : Allemagne
Matière : Aluminium (gefrisé)
Retour en position d'origine : 3 µm – 13 µm (mesures d'échantillons)
Caractéristiques / Spécifications techniques
- Numéro d'article : AXIS-SA50
- Brand: uversa
- Modèle : AXIS-SA50
- Couleur : Noir, anodisé dur
- Ressort de rappel (plan XY) : env. 4 N à 7 N
- Couple de rappel (rotatif) : env. 0,01 Nm à 0,05 Nm
- Force de compression : max. 1000 N
- Force de traction : max. 600 N
- Retour en position d'origine : 3 µm – 13 µm (mesures d'échantillons)
- Code HS : 84799070
- Pays d'origine : Allemagne
- Matériau : Aluminium (gefrés)
- Poids : 0,234 kg
