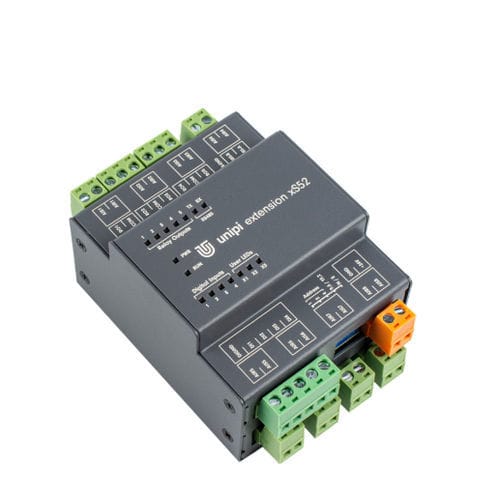

Module d'extension pour relais xS52

analogiquesur rail DIN

Unipi Extension xS52 est un module d'extension communiquant via l'interface série RS-485 (Modbus RTU). Le module est une méthode simple et peu coûteuse pour étendre votre projet par des entrées et sorties supplémentaires. Le xS52 dispose d'un ensemble d'entrées analogiques, mais aussi d'entrées et de sorties numériques. Il convient donc à la mise en œuvre de projets plus complexes impliquant la mesure de composants analogiques. Le module est conçu pour être installé sur un rail DIN et est compatible avec les contrôleurs Unipi, ainsi qu'avec les automates d'autres fournisseurs. Description des entrées et sorties Les entrées numériques (DI) sont conçues pour lire des états logiques binaires représentés par des niveaux de tension directs. Elles conviennent donc à la lecture de données provenant de divers capteurs et dispositifs binaires tels que des interrupteurs (marche/arrêt), des capteurs de mouvement (mouvement détecté/non détecté), des capteurs de niveau de liquide (réservoir plein/vide), etc. Toutes les entrées numériques sont également dotées par défaut d'une fonction de compteur. Les sorties relais (RO) sont principalement utilisées pour commuter des dispositifs à deux états avec une consommation de courant plus élevée, tels que les ampoules, les commandes de vannes thermoélectriques, les chauffe-eau, les pompes, etc. Les entrées analogiques (AI) sont conçues pour mesurer la résistance et sont idéales pour lire les valeurs des capteurs analogiques (par exemple, le capteur de température PT1000). Interfaces de communication Les modules d'extension communiquent via l'interface RS-485 (protocole Modbus). Les instructions pour la connexion et la mise en service, y compris une description de la configuration SW et HW des paramètres de communication, sont disponibles sur ce lien. Autres fonctions Outre les entrées et sorties standard, le module dispose également d'autres fonctions qui élargissent ses possibilités d'utilisation. Commutateur direct Paramètres par défaut Maître chien de garde
