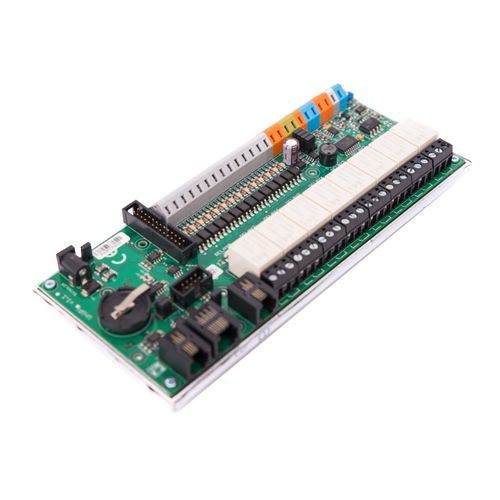

Carte d'extension d'interface série Unipi 1.1

Raspberry Pi

Unipi 1.1 est une carte d'extension pour l'ordinateur Raspberry Pi qui lui permet de fonctionner comme un contrôleur logique programmable pour la surveillance, le contrôle et la régulation des systèmes d'automatisation. La carte présente une architecture E/S universelle avec des entrées numériques, un ensemble de relais, des E/S analogiques et une large connectivité grâce au bus 1-Wire, aux ports I2C et UART. Contenu de l'emballage Carte Unipi 1.1 guide de démarrage rapide câble plat à 26 broches (2×13) pour connecter l'Unipi 1.1 au Raspberry Pi 3× entretoise métallique 2M5 (20mm) 3× vis 2M5 3× écrou 2M5 Caractéristiques de base de l'Unipi 1.1 8× relais inverseur (250 V AC/10A ; 30 V DC/10 A) 12 + 2× entrée numérique isolée galvaniquement (5-24 V DC, longueur d'impulsion min. 5 ms) 2× entrée analogique (0 - 10 V) 1× sortie analogique (0 - 10 V) 1× bus 1-Wire 1× port I2C 1× port UART Module RTC (batterie non incluse) Entrées et sorties Les entrées numériques (DI) sont conçues pour lire des états logiques binaires représentés par des niveaux de tension directs. Elles conviennent donc à la lecture de données provenant de divers capteurs et dispositifs binaires tels que des interrupteurs (marche/arrêt), des capteurs de mouvement (mouvement détecté/non détecté), des capteurs de niveau de liquide (réservoir plein/vide), etc. Remarque : par défaut, les entrées numériques 13 et 14 sont inaccessibles. Pour les utiliser, veuillez consulter ce tutoriel. Les sorties relais (RO) sont principalement utilisées pour commuter des dispositifs à deux états avec une consommation de courant élevée, tels que les ampoules, les commandes de vannes thermoélectriques, les chauffe-eau, les pompes, etc. Les entrées analogiques (AI) servent à mesurer la tension de 0 à 10 V CC provenant de divers capteurs analogiques tels que les thermomètres, les compteurs de pression, les tensomètres, etc.
