Cabine de peinture à circuit fermé

pour pièces détachéesà filtre secmodulable

Description
Les installations de peinture manuelles sont des unités conçues pour les entreprises à faibles volumes de production ou pour les activités de prototypage. Construites selon des normes industrielles, elles intègrent les accessoires nécessaires pour réaliser des opérations de peinture sécurisées et conformes à la réglementation en vigueur.

Les laboratoires de peinture se composent de :

• Module de lavage par ultrasons avec détergent aqueux
• Système de traitement d'eau en circuit fermé
• Four de séchage et cuisson de la peinture par air forcé
• Cabine de peinture sèche manuelle avec double filtration
• Pistolet pulvérisateur électrostatique

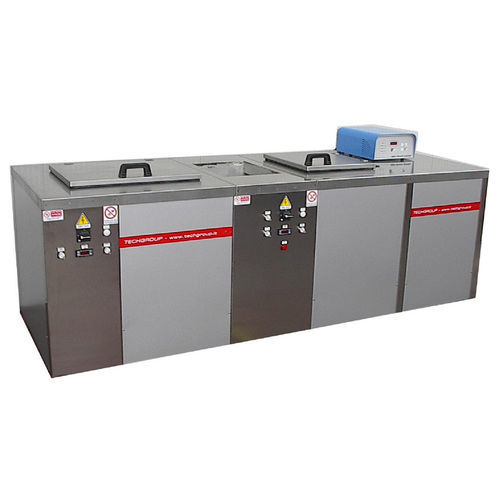

Module de nettoyage par ultrasons
Entièrement réalisé en acier inox AISI 304, ce bac double paroi est conçu pour le nettoyage par immersion de petites pièces à l'aide de châssis. Cycle de lavage type :

• Nettoyage par ultrasons avec solution alcaline chaude (60 °C)
• Rinçage à l'eau réseau partiellement renouvelée à température ambiante
• Rinçage à l'eau réseau à température ambiante
• Rinçage à l'eau ultraprocédé/déminalisée à température ambiante
• Séchage à l'air chaud

Système de traitement d'eau
Permet de traiter les eaux de rinçage pour réutilisation et de produire l'eau ultraprocédée/déminalisée nécessaire aux opérations de peinture.

Cabine de pulvérisation
Unité autonome équipée d'une filtration sèche haute efficacité et construite à partir de composants modulaires assemblés.

Four
Entièrement en acier inox AISI 304, il permet le séchage et la cuisson des peintures grâce à une circulation continue d'air surchauffé.

Pistolet électrostatique
Permet une application de peinture de qualité en limitant la consommation de produit. Livré avec tuyau d'alimentation d'air et récipient sous pression pour peinture.

DONNÉES TECHNIQUES
Dimensions utiles du bac de lavage : 250 × 250 × 300 mm (H)
Puissance ultrasonore : 300/600 W
Puissance électrique du module de lavage : 6,5 kW AC
Conductivité de l'eau déminalisée : < 1 µs/cm
Puissance électrique du traitement d'eau : 1,5 kW AC
Température maximale du four : 160 °C
Puissance électrique du four : env. 9 kW
Débit d'aspiration cabine : 1800 m³/h
Puissance électrique de la cabine de peinture : 1,5 kW AC
Tension de charge du pistolet : 20 kV
Alimentation pneumatique : 7 bar
Alimentation électrique : 400 V 50 Hz

Caractéristiques techniques

• Dimensions utiles du bac de lavage : 250 × 250 × 300 mm (H)
• Puissance ultrasonore : 300/600 W
• Puissance électrique du module de lavage : 6,5 kW AC
• Conductivité de l'eau déminalisée : < 1 µs/cm
• Puissance électrique du traitement d'eau : 1,5 kW AC
• Température maximale du four : 160 °C
• Puissance électrique du four : env. 9 kW
• Débit d'aspiration cabine : 1800 m³/h
• Puissance électrique de la cabine de peinture : 1,5 kW AC
• Tension de charge du pistolet : 20 kV
• Alimentation pneumatique : 7 bar
• Alimentation électrique : 400 V 50 Hz
