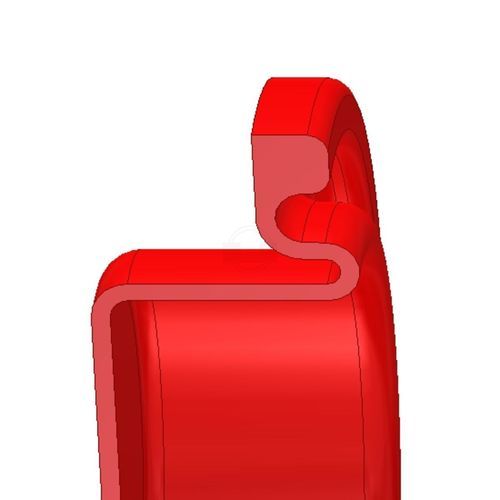

Séparateur à membrane roulante RMG

avec fixation par brided'étanchéité

Description du produit
Les diaphragmes roulants RMG sont des membranes très flexibles et mince paroi, avec un renfort en tissu du côté pression. Ils constituent une cloison mobile flexible assurant l'étanchéité hermétique entre deux chambres et permettent un mouvement de course perpendiculaire au plan de serrage.

Avantages

• résistance propre quasi constante
• grande longueur de course par rapport à la hauteur de la membrane
• surface efficace constante pendant la course

Domaines d'application

• statique
• dynamique
• simple effet
• double effet
• linéaire
• rotatif
• oscillant

Utilisation principale
technique de mesure et de contrôle des procédés

Matériaux
élastomères, renfort textile côté pression selon besoin

Valeurs techniques

• Pression : jusqu'à 0,07 MPa
• Température : -50°C à +80°C (selon matériau)
• Vitesse : dépend de l'application

Caractéristiques / spécifications techniques

• Conception : membrane mince avec renfort textile sur le côté pression
• Fonction : séparation hermétique entre deux chambres
• Mouvement : course perpendiculaire au plan de serrage
• Avantages : résistance propre quasi constante ; grande course par rapport à la hauteur de la membrane ; surface efficace constante pendant la course
• Applications typiques : technique de mesure et de contrôle des procédés
• Domaines : statique, dynamique, simple effet, double effet, linéaire, rotatif, oscillant
• Matériaux : élastomères avec renfort textile optionnel
• Pression nominale : jusqu'à 0,07 MPa
• Plage de température de service : -50°C à +80°C (selon matériau)
• Vitesse : dépend de l'application et du matériau
• Remarque : les valeurs maximales de température, vitesse et pression ne sont pas applicables simultanément et varient selon le matériau et le fluide
