Joint m-ring Type MD / MF

en élastomèreen NBRen PTFE

Présentation du produit

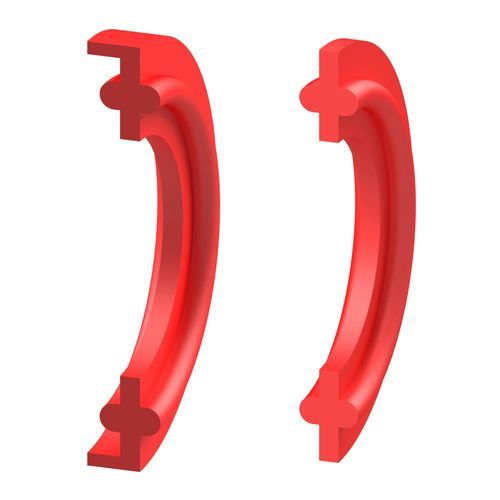

Le M-ring type MD / MF est un élément d'étanchéité axial statique destiné aux connexions par bride/griffes conformes à la DIN 32676 ou ISO 2852, conçu pour les applications hygiéniques (industrie alimentaire). Disponible avec ou sans col externe et en différents composés élastomères ou PTFE selon les milieux.

Conformité
Les compounds disponibles sont conformes à la FDA (21 CFR 177.2600 ou 21 CFR 177.1550). D'autres formulations existent pour répondre aux recommandations BfR XXI, USP Classe VI et aux normes 3-A Sanitary Standards.

Domaines d'application

• statique
• dynamique
• simple effet
• double effet
• linéaire
• rotatif (inactif)
• oscillant

Usage principal
vannes pour l'industrie alimentaire

Matériaux
élastomères, PTFE

Valeurs techniques
Matériaux (variantes disponibles) : NBR, FKM, EPDM, PTFE

Variante : NBR
Pression : jusqu'à 16 MPa
Température : -30°C / +80°C (dépend du matériau)
Vitesse : -

Variante : FKM
Pression : jusqu'à 16 MPa
Température : -20°C / +200°C (dépend du matériau)
Vitesse : -

Variante : EPDM
Pression : jusqu'à 16 MPa
Température : -40°C / +130°C (dépend du matériau)
Vitesse : -

Variante : PTFE
Pression : jusqu'à 16 MPa
Température : -200°C / +260°C (dépend du matériau)
Vitesse : -

Remarque : Les valeurs maximales (température, vitesse et pression) ne sont pas applicables simultanément ; elles varient en fonction du matériau et du fluide.

Caractéristiques / spécifications techniques

• Type : élément d'étanchéité axial statique pour connexions par bride/griffes
• Normes : DIN 32676 ou ISO 2852 (pour connexions hygiéniques)
• Design : avec ou sans col externe
• Matériaux courants : NBR, FKM, EPDM, PTFE
• Exemples de conformité réglementaire : FDA 21 CFR 177.2600 / 21 CFR 177.1550 ; options disponibles BfR XXI, USP Classe VI, 3-A Sanitary Standards
• Pression maximale (pour toutes les variantes citées) : jusqu'à 16 MPa
• Plages de température (selon matériau) : NBR -30°C / +80°C ; FKM -20°C / +200°C ; EPDM -40°C / +130°C ; PTFE -200°C / +260°C
