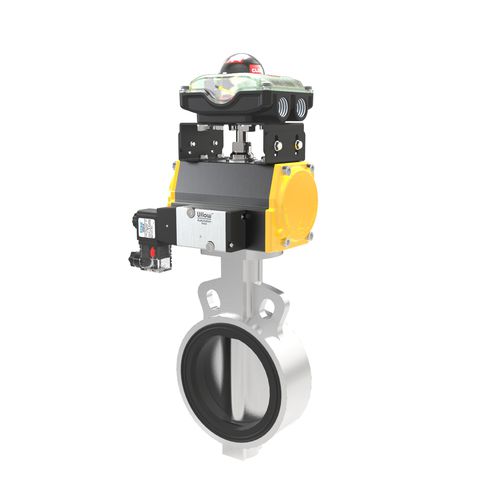

Vanne papillon RCEà levieravec volantpneumatique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- papillon
- Actionnement
- à levier, avec volant, pneumatique
- Corps
- wafer, en fonte
- Autres caractéristiques
- ISO, bidirectionnelle, à tige relevable
- DN
Min: 40 mm
(1,575 in)Max: 300 mm
(11,811 in)- Pression
10 bar, 16 bar
(145 psi, 232,1 psi)
Description
Caractéristiques
Robinet à papillon bidirectionnel à fuite nulle.ISO Pad pour le montage, opérateur / actionneur à engrenagesUn jeu extrêmement faible entre la tige et le disque grâce à l'entraînement "Double D".Une étanchéité précise de la double tige empêche les fuites.Le robinet à papillon peut être monté entre les brides conformément à l'ASME, BS-10.100% testé sous l'eau et pneumatique.360Norme de conception : ISO 5211, API 609, ASME B16.5 150#.Diamètre nominal : DN50 -DN250.Pression nominale (bar) : PN10, PN16.ANSI B16.5 150#, BS10 TABLE E, TABLE F, TABLE H, logement de la bride.Dimension face à face : API 609 (CAT A).bride de montage de l'opérateur : selon ISO 5211.opérateur : levier manuel / engrenage / actionneur.raccord d'extrémité : extrémité de la plaquette.classe de fuite : 100% d'étanchéité à la pression différentielle totale.
---
