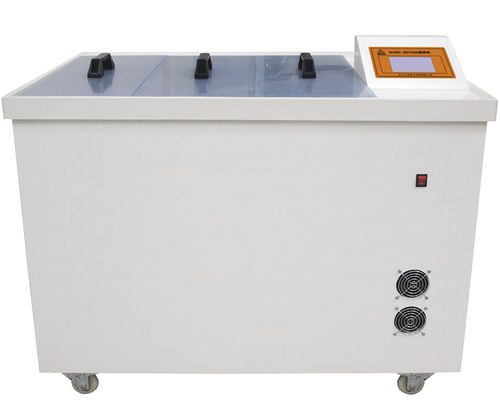

Ligne de métallisation pour PCB SUNY-ZDT500

cuivrage chimique

1. Utilisation : plaquage cuivre double face des circuits imprimés double face et des matériaux non métalliques ; 2. Dimension de traitement : 400mm×500mm carte double face ; 3. Système de contrôle : processeur embarqué ARM haute performance + système d'exploitation embarqué, interface homme-machine : grand écran LCD couleur + écran tactile ; l'écran tactile permet de lire l'édition électronique du manuel du processus de cuivrage ; l'écran tactile permet d'afficher le croquis de conception du circuit imprimé après le processus de cuivrage ; 4. Caractéristiques fonctionnelles : soufflage d'air et pré-revêtement de placage de cuivre, test de court-circuit de placage électrolytique et de circuit ouvert sans placage 5. Paramètres de la pompe à air : débit de gaz : 30L/min*2 6. Alimentation de l'électrodéposition : toutes les commandes de l'alimentation de l'électrodéposition à impulsion de direction positive et opposée, la gamme de courant : 0~100A, réglable par pas de 0,1 A, tension : la plus élevée DC6V 7. Mécanisme de pivotement : moteur de pivotement : 90W/AC220V/50Hz, mode d'oscillation : structure fly roulette ; fréquence d'oscillation : 6 fois/min, plage d'oscillation : 10CM ; 8. Puissance totale de la machine : 1000W (maximum) ; 9. Configuration optionnelle : Interface Ethernet, permettant le diagnostic à distance, la surveillance, la réservation de l'ouverture et de la fermeture de la machine, etc. par le biais du réseau sans fil ou local et de l'Internet, connexion transparente avec le système et le logiciel de gestion du réseau, logiciel de gestion du réseau PCB, fournissant un service de mise à niveau gratuit à long terme ; 10. Puissance d'entrée : AC220V/50Hz ; 11. Volume total : longueur 1100mm× largeur 670mm× hauteur 910mm ; 12. Poids : 110Kg.
