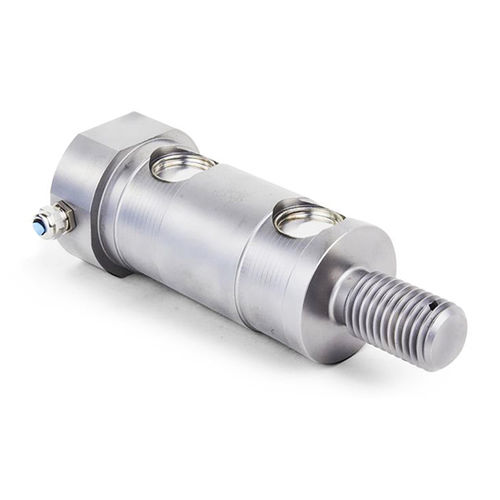

Capteur de force en traction PR

type poutrepar jauge de contrainteanalogique

Les capteurs à jauges de contrainte sont constitués d'un noyau métallique sur lequel sont collées une ou plusieurs jauges de contrainte ; les jauges de contrainte détectent la déformation du métal produite par la charge appliquée sur le capteur. Les jauges de contrainte sont câblées en pont de Wheatstone de telle sorte que la tension sur une diagonale du pont (signal de sortie) est proportionnelle à la charge et à la tension d'alimentation (mV/V). Les capteurs à broche sont normalement utilisés dans des systèmes de pesage à cellule unique et, par conséquent, le signal de sortie n'est pas étalonné à zéro et à pleine échelle car l'étalonnage doit être effectué, de toute façon, au niveau du transmetteur. Le peson modèle PR peut garantir une grande fiabilité grâce à sa construction en acier inoxydable et à la protection des jauges de contrainte obtenue par le soudage au plasma des disques d'étanchéité. Le modèle PR ne prévoit pas de charge et de dimensions nominales standard. Les caractéristiques mécaniques et les dimensions sont conçues en fonction des exigences spécifiques de chaque application. Voici quelques exemples d'applications : -Contrôle de surcharge de grue -Mesure de la charge des câbles, de la tension des courroies, etc. Caractéristiques >Construction résistante à l'immersion >Construction en acier inoxydable soudée au plasma >Disponible avec une sortie double pont (pour système redondant) >Disponible avec une sortie CAN OPEN (CIA 404) >Disponible avec sortie analogique 4-20mA >Certification Atex >Charge nominale : 500 Kg à 100 t
