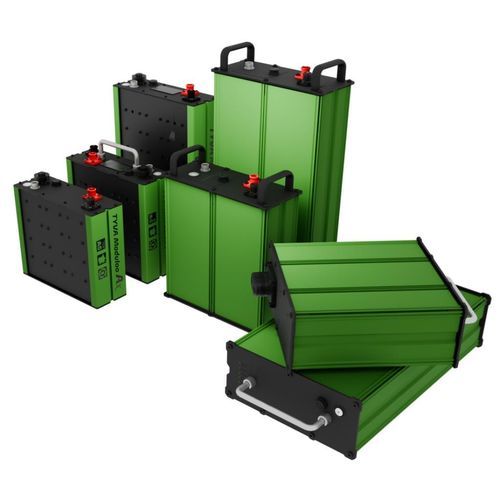

Module batterie lithium-ion Moduloo Ax

en panneaumodulairepour drone

Présentation La gamme de batteries au lithium Moduloo Ax & Bx est conçue pour offrir une puissance maximale dans un boîtier extrêmement compact. Il s'agit de l'une des solutions les plus légères du marché. Disponible en deux versions principales :

• Moduloo Ax : idéale pour les applications où le poids et l’encombrement sont des critères essentiels.
• Moduloo Bx : polyvalente, robuste, montable en rack et certifiée IP65.

Conception et architecture De type « plug-and-play », elles partagent une architecture modulaire commune. Qu’elles fonctionnent de manière autonome ou connectées en série et en parallèle, ces solutions s’adaptent à vos contraintes de conception. En multipliant les possibilités d’intégration, les Moduloo Ax & Bx s’adaptent facilement à n’importe quel encombrement. Les variantes comprennent des connecteurs en façade et des connecteurs à emboîtement aveugle (pour montage en rack), ainsi que plusieurs options de façade (A, B, C, D pour les versions non montées en rack ; E, F, G, H pour les versions montées en rack). Certifications et conformité La gamme Moduloo Ax & Bx est certifiée RoHS, CE et UN 38.3. Ces certifications garantissent un transport sûr, rapide et économique, ainsi que la conformité aux exigences européennes. Caractéristiques principales

• Haute densité énergétique dans un format compact.
• Construction légère (l’une des solutions les plus légères du marché).
• Architecture modulaire : configurations autonomes ou en série/parallèle.
• Indices de protection IP : Moduloo Ax généralement IP54 (ultra-compact), Moduloo Bx conçu pour IP65 (robuste, étanche).
• Options de communication : CAN 2.0, SMBUS et I2C (selon le modèle).
• Durabilité : entièrement compatible avec la technologie de reconditionnement des cellules remplaçables (TYVA Refill).
• Conçu pour l’intégration (connexion aveugle ou intégration en façade, multiples options de façade, IHM et interfaces personnalisées disponibles).

Modèles Moduloo Ax standard (tableau) Référence | Config | Énergie nominale | Capacité nominale | Tension de charge | Courant max. de charge/décharge | Tension nominale | Données | Format | Dimensions (mm) | Poids TYREB_LC_A5P_X_14V | 4S20P | 980 Wh | 67 Ah | 16,8 V | 25 A / 25 A | 14,6 V | SMBUS et I2C | A5+ | 208 x 220 x 77 | 4,8 kg TYREB_LC_A4P_X_14V | 4S35P | 1 710 Wh | 117 Ah | 16,8 V | 25 A / 25 A | 14,6 V | SMBUS et I2C | A4+ | 323 x 220 x 77 | 8,5 kg TYREB_PR_A5B_X_25V | 7S10P | 860 Wh | 33,5 Ah | 29,4 V | 17 A / 80 A | 25,55 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4,2 kg TYREB_PR_A4P_X_25V | 7S20P | 1 710 Wh | 67 Ah | 29,4 V | 34 A / 90 A | 25,55 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8,5 kg TYREB_PR_A5B_X_51V | 14S5P | 860 Wh | 16,75 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4,2 kg TYREB_PR_A4P_X_51V | 14S10P | 1 710 Wh | 33,5 Ah | 58,8 V | 17 A / 80 A | 51,1 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8,5 kg Remarque : « X » indique le choix du panneau avant parmi A, B, C ou D pour les versions non montables en rack. Moduloo Bx standard - Modèles (tableau) Référence | Config | Énergie nominale | Capacité nominale | Tension de charge | Courant max. de charge / décharge | Tension nominale | Version montable en rack | Dimensions (mm) | Poids TYREB_PR_BX1_X_25V | 7S8P | 1 022 Wh | 40 Ah | 29,4 V | 17 A / 80 A | 25,55 V | Non | 239 x 239 x 103 | 7,5 kg TYREB_PR_BXR1_X_25V | 7S8P | 1 022 Wh | 40 Ah | 29,4 V | 17 A / 80 A | 25,55 V | Oui | 239 x 239 x 103 | 7,5 kg TYREB_PR_BX1_X_51V | 14S4P | 1 022 Wh | 20 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | Non | 239 x 239 x 103 | 7,5 kg TYREB_PR_BXR1_X_51V | 14S4P | 1 022 Wh | 20 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | Oui | 239 x 239 x 103 | 7,5 kg TYREB_PR_BX2_X_51V | 7S16P | 2 044 Wh | 80 Ah | 29,4 V | 32 A / 60 A | 25,55 V | Non | 396 x 239 x 103 | 12,7 kg TYREB_PR_BXR2_X_51V | 7S16P | 2 044 Wh | 80 Ah | 29,4 V | 32 A / 60 A | 25,55 V | Oui | 396 x 239 x 103 | 12,7 kg TYREB_PR_BX2_X_51V (configuration alternative) | 14S8P | 2 044 Wh | 40 Ah | 58,8 V | 17 A / 80 A | 51,1 V | Non | 396 x 239 x 103 | 12,7 kg TYREB_PR_BXR2_X_51V (configuration alternative) | 14S8P | 2 044 Wh | 40 Ah | 58,8 V | 17 A / 80 A | 51,1 V | Oui | 396 x 239 x 103 | 12,7 kg Remarque : « X » indique le choix du panneau avant ; versions montables en rack disponibles (connecteur à raccordement aveugle). Applications

• Robotique et drones
• Défense et armée
• Mobilité électrique (AGV, véhicules électriques)
• Stockage d’énergie et applications hors réseau
• Mobilier urbain, secteur maritime, événements, production cinématographique, construction et autres systèmes nécessitant une intégration critique

Produits dérivés et sur mesure La gamme peut être personnalisée : tensions, capacités et courants de décharge sur mesure, IHM spécifiques, conversion CC/CC, commutateurs à distance, connecteurs spéciaux, boîtiers et faces avant sur mesure, gestion thermique intégrée (réchauffeurs), étanchéité renforcée, sous-ensembles et Corepacks. Un soutien dédié en R&D et en intégration est disponible pour adapter la puissance et les interfaces aux systèmes des clients. Caractéristiques / spécifications techniques

• Nom de la série : Moduloo Ax & Bx
• Fabricant / Marque : TYVA Energie
• Tensions nominales (Ax) : 14 V, 25 V, 51 V
• Tensions nominales (Bx) : 25 V, 51 V

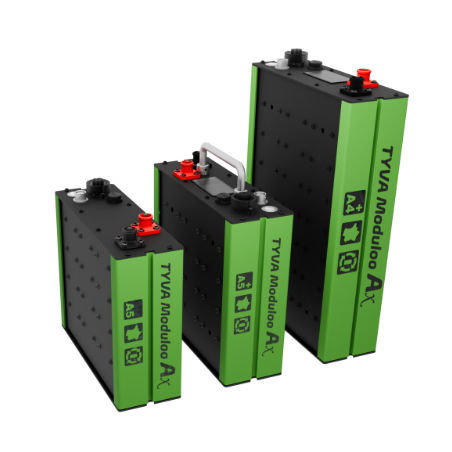

• Formats (Ax) : A5, A5+, A4+
• Formats (Bx) : Bx1 & Bx2 (panneau avant), BxR1 & BxR2 (connexion à l'aveugle / rack)
• Indice de protection IP : Ax : IP54 typique (ultra-compact), Bx : IP65 sur mesure (robuste, étanche)
• Cycle de vie : 700 à 5 000 cycles (en fonction de la température, de la profondeur de décharge et de la puissance de fonctionnement)
• Communications : CAN 2.0, SMBUS et I2C (selon le modèle)
• Développement durable : compatible avec le reconditionnement des cellules remplaçables (TYVA Refill)
• Certifications : CE, RoHS, UN 38.3
• Exemples de modèles représentatifs (énergie / capacité / dimensions / poids) : voir les entrées du tableau ci-dessus pour les références telles que TYREB_LC_A5P_X_14V (980 Wh, 67 Ah, 208 × 220 × 77 mm, 4,8 kg) et TYREB_PR_BX2_X_51V (2 044 Wh, 80 Ah, 396 × 239 × 103 mm, 12,7 kg).
• Les courants de décharge maximaux varient selon les modèles : par exemple, jusqu’à 90 A sur certaines variantes Ax à capacité énergétique et jusqu’à 80 A sur certaines variantes Bx (se reporter aux entrées du tableau des modèles pour les valeurs exactes).
• Options de façade : plusieurs façades (A, B, C, D) pour les versions non montables en rack et E, F, G, H pour les versions montables en rack ; certaines options de façade comprennent des combinaisons d'écran LCD, de graphique à barres, de poignée et de bouton marche/arrêt.
