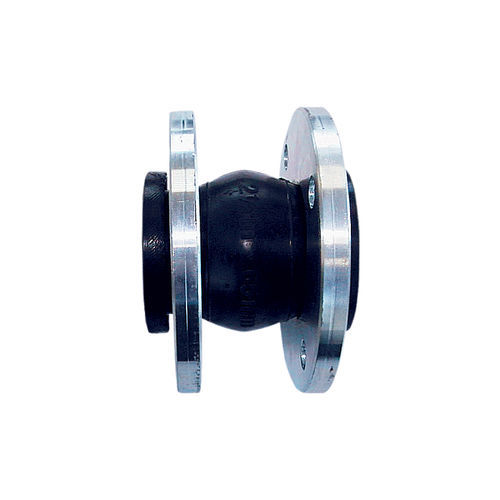

Compensateur de dilatation en caoutchouc FSF

en acierrondà bride

Présentation du produit
Absorbe les dilatations thermiques, les contractions et les vibrations dans les réseaux de tuyauterie. Construit en EPDM renforcé par du nylon, ce joint de dilatation offre souplesse et longévité pour le transport de fluides industriels. L'unité est équipée de brides en acier carbone galvanisé avec une bague de bride en acier durci pour une liaison fiable. Réduit le bruit et protège les équipements sensibles des contraintes mécaniques. Conception permettant des mouvements axiaux et latéraux importants et une déviation maximale de 35°. Température de service maximale indiquée 104°C ; des valeurs de pression jusqu'à 230 psi sont mentionnées dans la documentation produit.

Caractéristiques & Avantages

• Longueur totale : 130 mm (tous modèles)
• Utilisable avec l'eau (eau chaude, eaux usées, eau de mer), acides faibles, alcalis et air comprimé (sans huile)
• Applications grand vide : nécessite une spirale de vide
• Surface d'étanchéité en caoutchouc EPDM – pas de joint nécessaire
• Ne pas utiliser avec : huile, essence ou graisse
• Plage de température : -25°C à +100°C (température maximale de service notée 104°C)
• Fait partie de la famille de produits Grinnell
• Large gamme de tailles DN50–DN300 (2 in–12 in)

Tailles et disponibilité
Tailles : DN50 à DN300 (2 in à 12 in)
Disponibilité régionale : Non disponible aux États‑Unis ni au Canada
Indice de pression : jusqu'à 230 psi mentionné dans le texte produit ; la table technique indique N/A

Caractéristiques / Spécifications techniques

• Modèle / Série : FSF
• Dénomination : Soufflet caoutchouc à brides (joint de dilatation flexible)
• Matériau corps / soufflet : EPDM renforcé nylon
• Surface d'étanchéité : caoutchouc EPDM (pas de joint requis)
• Brides : acier carbone galvanisé avec bague de bride en acier durci
• Longueur totale : 130 mm (tous modèles)
• Tailles disponibles : DN50 à DN300 (2 in à 12 in)
• Plage de température : -25°C à +100°C ; température maximale de service notée 104°C
• Indice de pression : jusqu'à 230 psi mentionné dans le texte produit ; la table technique indique N/A
• Capacités de mouvement : mouvement axial important, mouvement latéral, déviation maximale 35°
• Fluides compatibles : eau (eau chaude, eaux usées, eau de mer), acides faibles, alcalis, air comprimé (sans huile)
• Non compatible avec : huile, essence, graisse
• Grand vide : nécessite une spirale de vide
• Limitation régionale : non disponible aux États‑Unis ni au Canada
