Transformateur de mesure AFK series
de courantenrobé résinepour service extérieur

transformateur de mesure
transformateur de mesure
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de mesure, de courant
Construction
enrobé résine
Applications
pour service extérieur, pour protection
Spécification électrique
moyenne tension
Montage
au sol
Autres caractéristiques
à fréquence, secondaire, primaire, à imprégnation sous vide
Puissance électrique

Min: 0,0013 kVA
(0,0018 hp)

Max: 0,03 kVA
(0,0408 hp)

Courant primaire

Min: 5 A

1 A, 5 A

Max: 1 200 A

Description

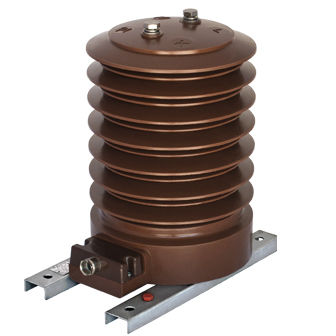

Notre programme de fabrication comprend également des transformateurs de courant de type support pour l'installation à l'extérieur. La résine est cycloaliphatique et résistant à l'extérieur. Parce qu'il est imprégné sous vide et durci sous une longue durée de vie thermique un matériau isolant de haute qualité électrique et mécanique, résistant aux rayons ultraviolets et à l'humidité les effets du suivi, de l'érosion et du vieillissement, est ainsi obtenu. Pour une augmentation de la distance d'âge de fluage, le le corps isolant est équipé d'un double hangar, dont la forme a été déterminée après des années d'expérience la recherche. Ils contiennent jusqu'à cinq cœurs pour la mesure des revenus et la protection, construits à partir de matériaux de haute qualité des tôles d'acier siliceux ou nickelé de qualité. Dans le cas d'une demande de reconnexion 1:2, cela peut être réalisé soit par montage des barres de rebranchement sur les bornes primaires, ou par une borne intermédiaire sur la bobine secondaire. Tension maximale pour l'équipement (kV) 12 24 36 36 Niveau d'isolement nominal (kV) 12/28/75 24/50/125 36/70/170 Courant primaire nominal (A) 5 jusqu'à 1200 Courant secondaire nominal (A) 5 ou 1 Classe de précision du noyau de mesure 0.1 ; 0.2S : 0.2 : 0.5S ; 0.5 : 1 : 3 Facteur de sécurité de l'appareil 5ou 10 Charge nominale du noyau de mesure (VA) 1,25 à 30 Classe de précision du noyau de protection 5P;10P Facteur limite de précision 5ou 10 ou 15 ou 20 Charge nominale du noyau de protection (VA) 1,25 à 30 Nombre de noyaux 1 Fréquence nominale (Hz) 162/3:50:50:60 Courant de courte durée thermique nominal (kA) Ith = 100 - 300 x In (max 80) Courant dynamique nominal (kA) Idyn ■ 2,5 x Ith Classe d'isolation E Poids (kg) 26 28 28 38 Lignes de fuite (mm) 545 745 745 1055 Fluage par kV de tension ligne à ligne (cnVkV) 4,54 3,1 3,1 2,93 Résistance en porte-à-faux (N) >5000

---
