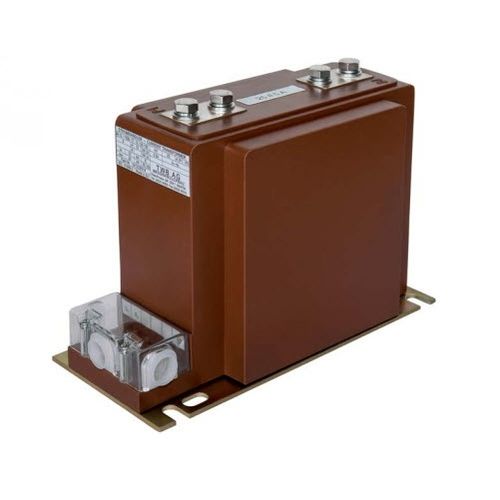

Transformateur de courant Al 12

de mesureencapsulépour protection

Nous produisons des transformateurs de courant de type support pour l'installation à l'intérieur. Ils contiennent jusqu'à cinq noyaux pour les recettes de comptage et de protection, construits à partir de tôles d'acier au nickel ou au silicium de haute qualité. Tous les les pièces sont entièrement imprégnées de résine cycloaliphatique pour l'extérieur. Dans le cas où une reconnexion 1:2 est demandée, cette soit par le montage de barres de reconnexion sur les terminaux primaires, soit par un terminal intermédiaire au bobine secondaire. Chaque borne de la bobine secondaire peut être mise à la terre individuellement, directement sur la base métallique, par un boulon. Ces types sont sans entretien et, en ce qui concerne leurs principales dimensions, de nombreux types correspondent à les normes allemandes DIN 42600. Tension la plus élevée pour les équipements |kV) :12 Niveau d'isolation nominal (kV) :12/28/75 Courant primaire nominal (A) : 5 à 2500 Reconnexion primaire (A) :2x5à2x1000 Robinetterie secondaire : sur demande Courant secondaire nominal (A) :5 ou 1 Classe de précision du noyau de mesure :0.1 :0.2S:0.2:0.5S;0.5:1:3 Facteur de sécurité de l'instrument : 5 ou 10 Charge nominale du noyau de mesure (VA) : 1,25 à 30 Classe de précision du noyau de protection :5P : 10P Facteur limite de précision : 5 ou 10 ou 15 ou 20 Charge de protection nominale (VA) : 1,25 à 30 Nombre de noyaux : jusqu'à 3 Fréquence nominale (Hz) :162/3:50:60 Courant thermique nominal de courte durée [kA] :lth= 100x In (max 120)/1 s Courant dynamique nominal (kA) :Idyn = 2,5 x Ith Classe d'isolation : E Poids (kg) :20 Résistance en cantilever (N) : >5000 Altitude maximale de l'installation (m) : jusqu'à 1000 Température ambiante C° : 5 à + 50 Spécifications : IEC 61869-1 & 2 : DIN 42600 : ANSI : BS etc. Diviseur de tension capacitif : disponible sur demande Dessin n° : ZN 2111/12-ZN 2115/22
