Pompe pour colle TR series

à huileà engrenagestationnaire

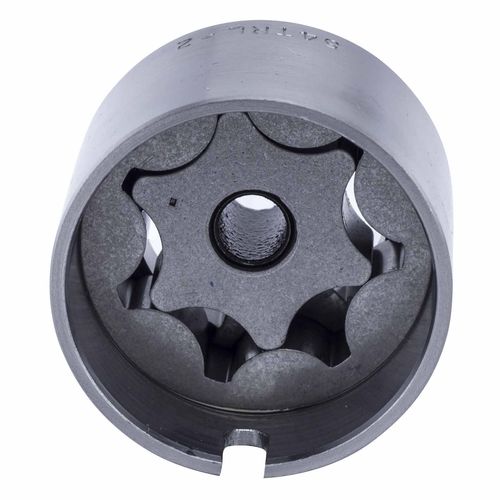

- Inversion automatique - Déplacement positif - Décharge automatique de la pression - Conçu pour les applications intégrées par les OEM - Configuration 1 : La languette ou la goupille de l'anneau de torsion s'adapte à la fente de l'arbre d'entraînement de la machine - Configuration 2 : La fente de l'anneau de torsion s'adapte à la languette ou à la goupille de l'arbre d'entraînement de la machine - La pompe comprend un rotor/anneau de couple, un ensemble, un pignon, un ensemble porteur et une plaque flottante Options - Couvercle - Voir pages () - Ressorts et bagues de transfert - Voir les pages () Fonctionnement général de la pompe En fonctionnement, toutes les pièces de l'ensemble de la pompe tournent avec l'arbre d'entraînement, à l'exception du pignon fou, du support de pignon fou et du couvercle. Entraîné par l'ensemble rotor, l'engrenage de pignon fou tourne sur l'axe de pignon fou, et comme il a une dent de moins que l'engrenage du rotor avec lequel il s'engrène, une action de pompage est créée. Le support de pignon fou est positionné contre le couvercle. Lorsque l'arbre d'entraînement change de rotation, le support de pignon fou tourne de 180° degrés, en maintenant le même sens d'écoulement. Le ressort de la soupape de décharge (ou l'ensemble de ressorts précomprimés) maintient toutes les pièces du groupe de pompage à une pression inférieure à celle de la soupape de décharge. Lorsque la pression de décharge est atteinte, le ressort se comprime et les jeux de la pompe augmentent, permettant à l'huile de passer entre le support de pignon et le jeu d'engrenages, et cette huile est évacuée à l'extérieur de la pompe.
