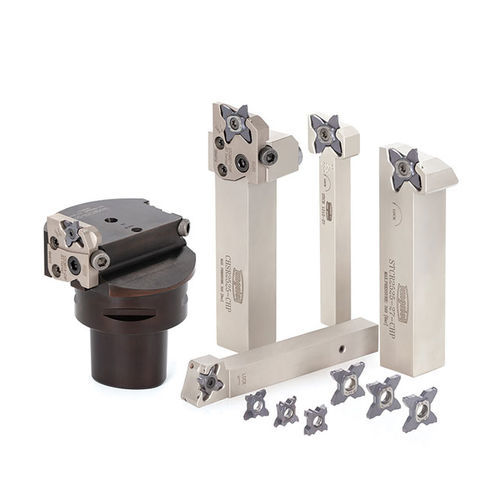

Outil de rainurage axial TETRACUT

à plaquettes

Outils de rainurage avec plaquette à 4 arêtes de coupe La plaquette rectifiée se fixe dans une poche de plaquette unique et offre une rigidité élevée ainsi qu’une répétabilité Fonctionnalités 1. Système de serrage unique en 3 points La conception unique de la poche offre une répétabilité d’indexation précise de la hauteur de l’arête de coupe 2. Brise-copeaux rectifiés ou moulés Gamme améliorée pour une plus grande flexibilité 3. Service de livraison accéléré pour les plaquettes de rainurage spéciaux Exemple #1 Ingénierie générale Partie: - Stator arbre Matériau - S45C / C45 Porte-outils: - STCR2525-27 Plaquette: - TCS27-200-020 Nuance: - AH725 Conditions de coupe: - Vc = 210 (m/min) f = 0.15 (mm/rev) CDX = 2 (mm) CW = 2 (mm) Application: rainurage externe Liquide de refroidissement : avec Machine: tour CN Exemple #2 Industrie automobile Partie: - Arbre d’entrée Matériau: - SCr420 / 20Cr4 Porte-outils: - STCR2525Z18 Plaquette: - TCG18R150-020 Nuance: - AH7025 Conditions de coupe: - Vc = 100 (m/min) f = 0.08 (mm/rev) CDX = 2.1 (mm) CW = 2 (mm) Application: rainurage externe Liquide de refroidissement : avec Machine: tour CN Exemple #3 Industrie miniature et électronique Partie: - Arbre de bobine Matériau: - S45C / C45 Porte-outils: - STCR1010X18 Plaquette: - TCP18R200F-010 Nuance: - SH725 Conditions de coupe: - Vc = 43 (m/min) f = 0.10 (mm/rev) CDX= 1.5 / 1.1 (mm/min) CW = 2 / 2.5 (mm) Application: rainurage externe Liquide de refroidissement : avec Machine: tour suisse
