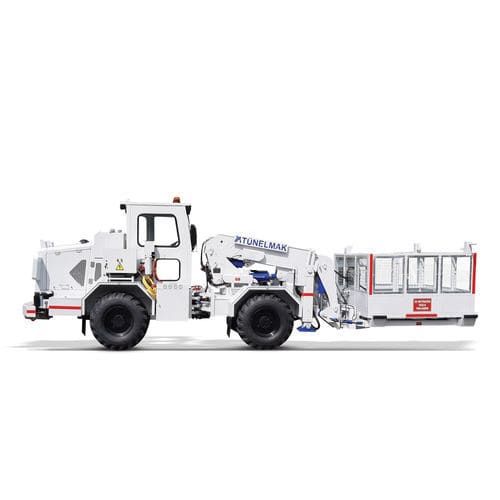

Véhicule utilitaire pour mine souterraine Adroit 520AH

dieselautomoteurà 4 roues motrices

Aperçu
Adroit 520AH est une nacelle articulée autopropulsée conçue pour les interventions en souterrain et les espaces confinés. Conçue selon la norme EN280, elle est équipée d'un moteur diesel Deutz 103 kW (Euro Stage III), d'un essieu moteur Dana 4×4 hydrostatique et d'un système de freinage S.A.H.R offrant une capacité de franchissement de pente de 40%.

Caractéristiques clés

• Capacité de levage : 1500 kg + 2 personnes (nacelle fermée)
• Hauteur maximale de levage (plateau nacelle) : 5,8 m
• Moteur Deutz 103 kW diesel (Euro Stage III)
• Système de traction hydrostatique avec essieu et transmission Dana 4×4
• Système de freinage S.A.H.R avec capacité de montée 40%
• Cylindres stabilisateurs et stabilisation automatique de la nacelle
• Systèmes de sécurité : détection d'inertie et détection de surcharge

Taille du panier et capacité de levage
La nacelle mesure 2,00 m x 2,00 m x 1,10 m. Capacité : 1500 kg + 2 personnes lorsque le bras est complètement replié ; 500 kg + 2 personnes lorsque le bras est complètement déployé (téléscopé). Le bras offre des mouvements de ±30° droite/gauche et -15° / +65° bas/haut. Capacité portante sans stabilisateurs (bras fermé) : 500 kg + 2 personnes. La cabine est certifiée FOPS Niveau 2 et ROPS.

Applications
Adroit 520AH est adapté aux travaux miniers, à l'entretien de tunnels de métro et à d'autres opérations souterraines comme les systèmes de ventilation, les installations électromécaniques, les travaux d'injection et le positionnement d'explosifs.

Spécifications techniques

• Modèle : Adroit 520AH
• Conformité : norme EN280
• Moteur : Deutz 103 kW diesel (Euro Stage III)
• Traction / Transmission : essieu motorisé Dana 4×4 hydrostatique et système de traction hydrostatique
• Système de freinage : S.A.H.R (permet 40% de pente)
• Hauteur maximale de levage (plateau nacelle) : 5,8 m
• Accès plafond (portée) : 7,8 m
• Dimensions de la nacelle : 2,00 m x 2,00 m x 1,10 m
• Capacité nacelle (bras fermé) : 1500 kg + 2 personnes
• Capacité nacelle (bras totalement ouvert / téléscopé) : 500 kg + 2 personnes
• Capacité portante sans stabilisateurs (bras fermé) : 500 kg + 2 personnes
• Mouvements du bras : ±30° droite/gauche ; -15° / +65° bas/haut
• Systèmes de sécurité : cylindres stabilisateurs, stabilisation automatique de la nacelle, détection d'inertie, détection de surcharge
• Cabine : certifiée FOPS Niveau 2 et ROPS
• Applications typiques : mines, tunnels de métro, travaux de ventilation souterraine, installations électromécaniques, travaux d'injection, positionnement d'explosifs
