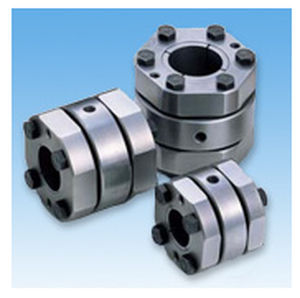

Accouplement rigide EPR series
pour machine-outilpour couple élevéà bride

accouplement rigide
accouplement rigide
accouplement rigide
accouplement rigide
accouplement rigide
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
rigide
Applications
pour machine-outil
Autres caractéristiques
pour couple élevé
Fixation
à bride
Couple

Min: 90 Nm
(66,3806 ft.lb)

Max: 489 Nm
(360,6679 ft.lb)

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 15 000 rpm
(94 247,78 rad.min-1)

Description

Le Power Rigid Coupling de Tsubaki est un accouplement rigide pour les machines-outils. Il utilise une structure de verrouillage conique pour assurer une connexion plus fiable. L'accouplement rigide Power n'a pas d'élément flexible, il ne peut donc pas absorber les désalignements. Veuillez utiliser cette série pour les applications où un centrage sûr est disponible. ・Diamètre de l'arbre applicable :Φ16mm~Φ48mm Caractéristiques ・Compatible avec les arbres droits et les arbres coniques. Compatible avec les servomoteurs à arbre conique. Appliquer les arbres coniques Φ11 et les adaptateurs pour les arbres coniques Φ16. ・Sécurité de l'accouplement L'adoption du système de verrouillage conique permet une plus grande force d'accouplement des arbres. ・Haute rigidité en torsion N'a pas une structure flexible, ce type a une grande rigidité. ・Sans jeu Il n'y a pas de jeu dû au frottement de l'accouplement par un verrouillage conique. ・Compact et faible moment d'inertie La longueur axiale est réduite au maximum, ce qui permet une conception plus compacte. Le moment d'inertie est également plus faible grâce à la configuration polygonale de la bague extérieure.

---
