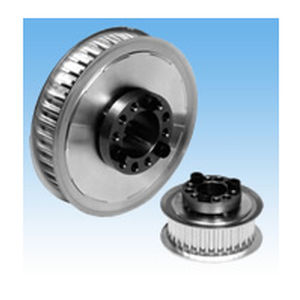

Poulie crantée P-M series

coniquepour courroie crantéeen aluminium

Le modèle le plus courant de pignons pour courroies de verrouillage * La fixation solide permet une utilisation avec la courroie Ultra PX * Le montage à plat est léger et peu encombrant * Le corps de la poulie est fabriqué en « aluminium de type S », un alliage d’aluminium à haute résistance appelé « super duralumin ». La gamme comprend également la « spécification plaquée de type S », qui se caractérise par un nickelage chimique sur le corps de la poulie et le manchon. * Permet de réduire encore davantage le poids et l’inertie Caractéristiques * Liaison solide et sans jeu entre l’arbre et la poulie. * Aucune clavette ni dispositif de retenue axial n’est nécessaire ; le positionnement et l’alignement de phase s’effectuent facilement. * Facile à monter et à démonter à l’aide de quelques boulons seulement. * Commande simplifiée grâce au numéro de modèle. Aucun plan d’usinage de l’alésage de l’arbre n’est nécessaire. Le diamètre intérieur des pignons de courroie et le diamètre extérieur du manchon sont coniques ; en serrant les boulons de serrage, les pignons de courroie se déplacent en glissant sur une surface conique. À ce moment-là, un effet de coin génère des forces P et P' qui exercent une pression contre l’arbre et la surface intérieure de la surface conique. Ces forces P et P' génèrent une force de frottement qui assure une fixation solide entre les pignons à courroie et l’arbre. 2. Pignons à courroie Lock de type S, finition plaquée Il s’agit d’une version plaquée des pignons à courroie Lock de type S, dotée d’un nickelage chimique. Le corps de la poulie et le manchon sont nickelés par voie chimique, et les boulons sont traités avec un revêtement spécial.
