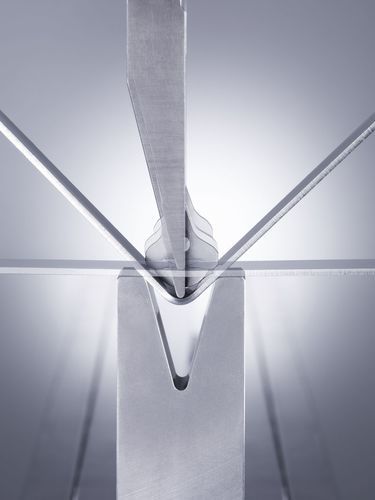

Outil pour presse plieuse

Présentation
Les outils de pliage TRUMPF couvrent un large spectre d'applications sur presse plieuse : outils standard et sur mesure, versions allégées pour faciliter la manutention et variantes heavy‑duty pour le travail en épaisseur. Les outils équipés de capteurs permettent la mesure directe de l'angle dans la zone de processus pour garantir la qualité dès la première pièce.

Commande / E‑Shop
Commande disponible 24 h/24 via l'E‑Shop TRUMPF. La plateforme propose une configuration guidée, des filtres de recherche par géométrie et compatibilité machine, l'historique des commandes et le téléchargement des factures pour faciliter les achats et la traçabilité.

Outils standard
Les outils TRUMPF sont fournis en pièces détachées ou en ensembles. Plus de 150 géométries d'outils courantes sont en stock. Le code Data Matrix présent sur les outils permet un scan rapide et l'import automatique des données d'outils dans la commande machine.

Outils légers
Les variantes légères permettent une réduction de masse pouvant atteindre 35 % par rapport aux conceptions standard, facilitant la manipulation et accélérant les opérations de montage tout en restant compatibles avec les géométries d'outils supérieurs courantes.

Outils heavy‑duty
Les outils heavy‑duty sont conçus pour les tôles épaisses (jusqu'à 30 mm) et les charges élevées (dimensionnés jusque 6000 kN/m). La gamme comprend outils supérieurs et inférieurs, adaptateurs, porte‑outils, outils en Z et solutions RollBend, adaptés aux grandes plieuses TruBend Série 8000.

Outils à largeur de vé constante
Les outils inférieurs à largeur de vé constante acceptent plusieurs angles en V sans adaptation, réduisant la largeur d'empreinte, améliorant l'effet de la feuille de pliage, limitant les dommages sur la tôle et raccourcissant la longueur minimale des flancs.

Outils détecteurs
Les outils détecteurs fonctionnent selon le principe ACB (Automatically Controlled Bending). Des disques palpeurs intégrés à la forme de l'outil mesurent directement dans la zone de processus pour permettre la régulation automatique de l'angle. Des adaptateurs existent pour les pliages en U à bords longs.

Revêtements LASERdur (LASERdur AL / LASERdur ZN)
Les revêtements LASERdur réduisent l'adhérence d'aluminium et de zinc liée à l'abrasion, augmentent la dureté et les propriétés de glissement de la surface et apportent une résistance à la corrosion, diminuant les marques et les besoins de maintenance.

TecZone Bend — Tool Setup Optimizer
TecZone Bend génère les programmes de pliage. L'option Tool Setup Optimizer analyse les familles de pièces pour identifier l'utilisation commune d'outils et combiner les stations d'outils afin de minimiser les changements d'outils, réduire les temps de réglage et augmenter le débit.

Services (liés au produit)

• Modification d'outils standard : modification des rayons, formes spéciales et adaptation d'angles selon cahier des charges.
• Conseil client et solutions personnalisées : étude de faisabilité et accompagnement pour le développement d'outils spéciaux complexes.
• Service et réparation d'outils : réparation et réfection avec remise à disposition de données d'outils numériques mises à jour après maintenance.
• Service de réaffûtage : réaffûtage professionnel des outils usés et fourniture de données 3D mises à jour.

Outils spéciaux (exemples)

• Outil charnière complet : conçu pour des cotes de charnière fixes avec butée intégrée pour une production rapide sans backgauge externe.
• Outil à fenêtre pivotante : pour profils fermés ou pièces en U ; adaptateur pivotant facilitant l'extraction.
• RollBend : appui uniforme sur la tôle pour minimiser les mouvements relatifs entre outil et pièce.
• Outil d'ouïe pour contour fermé : permet la formation de fentes de ventilation par déformation sur la plieuse.
• Outil de formage pour pli rayonné : outils supérieurs et inférieurs en forme pour produire des pièces circulaires ; le rayon dépend de l'outil, de l'épaisseur et du matériau.
• Outil pour large pièce en U : formage d'éléments U très hauts en une étape ; éjecteurs et ressorts évitent le coincement.
• Grand outil à mâchoires pivotantes : sur‑pliage par mâchoires pivotantes pour compenser le retour élastique sur pièces U hautes.
• Outils col de cygne / offset pour pièces en C : réglage de la hauteur et du débattement pour produire des profils en C.
• Film de pliage TRUMPF : posé sur l'outil inférieur pour éviter les traces par frottement.
• Matrices avec rayons R3 : rayons de travail renforcés pour éviter les déchirures de film et les traces d'abrasion sur tôles revêtues.

Caractéristiques / spécifications techniques

• Outils heavy‑duty : pour épaisseurs de tôle jusqu'à 30 mm ; charges jusqu'à 6000 kN/m.
• Outils légers : réduction de poids jusqu'à 35 % par rapport aux versions standard.
• Code Data Matrix : scan et chargement automatique des données d'outils dans la commande.
• Outils détecteurs : disques palpeurs intégrés et principe de mesure ACB pour mesure directe d'angle en zone de processus.
• Revêtements LASERdur (AL / ZN) : dureté de surface accrue, meilleures propriétés de glissement et résistance à la corrosion.
• TecZone Bend Tool Setup Optimizer : analyse l'utilisation d'outils pour minimiser les changements d'outillage.
• Service de réaffûtage : réaffûtage et fourniture de données 3D mises à jour après intervention.
• Variantes spéciales : charnières, RollBend, louver, large U, mâchoires pivotantes, col de cygne, matrices à rayons augmentés.
