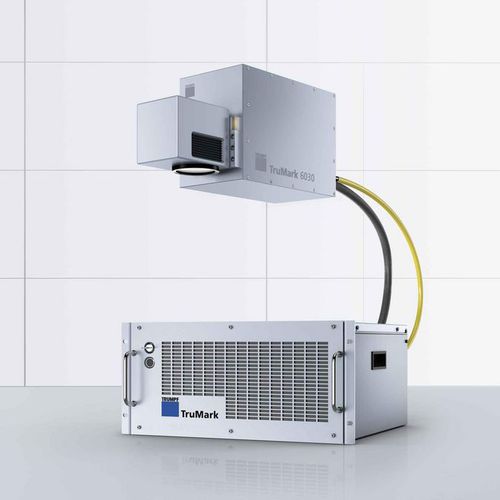

Poste de marquage au plasma haute performance TruMark 6030

de haute précision

Présentation Le TruMark 6030 est un laser de marquage industriel à impulsions courtes pour gravure, ablation, marquage et revenu. Il associe une puissance moyenne élevée à une excellente qualité de faisceau et prend en charge le marquage 3D via TruTops Mark 3D, permettant le marquage sur surfaces inclinées et courbes.

Avantages clés

• Temps de process réduits jusqu'à 25 % grâce à une puissance moyenne disponible plus élevée et à des fréquences d'impulsion accrues.
• Puissance précise et répétable grâce à la régulation de puissance intégrée.
• Intégration rapide : nombreuses interfaces, câble de connexion amovible et unité d'alimentation enfichable 19".
• Conception industrielle avec composants optiques haute performance pour un usage continu en production.
• Marquage 3D flexible avec TruTops Mark 3D pour surfaces inclinées et courbes.
• Réglage linéaire de la puissance sur toute la plage de fréquences pour une montée en échelle des procédés.

Applications

• Structuration de surfaces (ex. structuration de bielles pour améliorer les propriétés tribologiques).
• Ablation de peintures/revêtements par impulsions courtes et puissantes.
• Marquage permanent d'articles grand public ou industriels (ex. ustensiles, robinetterie) avec marquages à fort contraste.
• Marquage à la volée pour lignes à forte cadence et pièces en mouvement.

Solutions logicielles TruTops Mark 3D : logiciel de marquage 3D avec éditeur CAO 3D pour préparer les pièces et générer les données de marquage 3D. Les options VisionLine de traitement d'image permettent la détection de position et la lecture/vérification de codes.

Options et intégration

• Volumes de marquage étendus et variantes de tête.
• Allongement des câbles (4 m → 6 m) et unité d'alimentation optionnelle IP54.
• Plage de température étendue pour la tête d'usinage (fonctionnement jusqu'à 45 °C).
• Compatibilité bus de terrain : Profibus, Profinet, EtherCAT, Ethernet/IP.
• Module NAVIGATOR pour assistance au choix des paramètres, services à distance et options d'aspiration externe.

Caractéristiques techniques

• Modèle : TruMark 6030
• Qualité du faisceau (M²) : < 1,3
• Longueur d'onde : 1030 nm
• Fréquence de répétition des impulsions : 40 kHz - 200 kHz
• Diamètre focal minimum : 50 μm
• Volume de marquage max. : 330 mm x 330 mm x 100 mm
• Champ d'inscription max. : 330 mm x 330 mm @ f=650 mm
• Dimensions tête laser (L x H x P) : 156 mm x 214 mm x 435 mm
• Dimensions unité d'alimentation (L x H x P) : 446 mm x 222 mm x 495 mm
• Température ambiante (installation) : 15 °C - 40/45 °C
