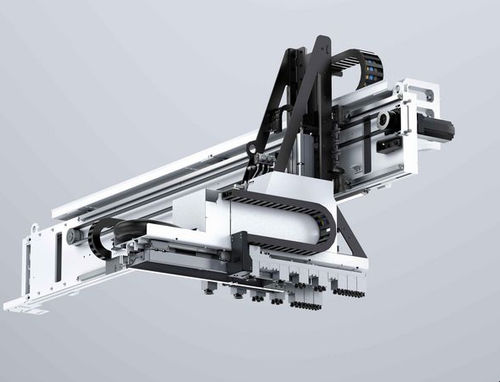

Système de chargement sous vide SortMaster Compact

automatisépour poinçonnageavec système de numérisation

Aperçu
Le SortMaster Compact décharge et trie les pièces issues de machines de poinçonnage et de poinçonnage-laser. Conçu pour une intégration avec la TruPunch 1000 et la TruMatic 1000 fiber, il nécessite un encombrement extérieur minimal et constitue une solution d'automatisation d'entrée de gamme. Des ventouses commandées individuellement saisissent diverses géométries de pièces et placent les pièces finies sur des palettes pour un transport immédiat vers les étapes suivantes.

Machines compatibles / Exemples de système

• TruPunch 1000
• TruMatic 1000 fiber
• Peut être combiné avec SheetMaster Compact pour des solutions d'automatisation complètes

Principaux avantages

• Déchargement fiable : ventouses commandées individuellement pour un meilleur traitement des pièces petites et complexes.
• Faible encombrement : l'automatisation est intégrée à la machine et le chariot à palettes est à l'intérieur des barrières lumineuses.
• Triage sur palette : les pièces sont empilées sur palettes, prêtes pour les processus en aval ou le transport.
• Détection automatique de la prise : un scanner vérifie la réussite du prélèvement et lance des tentatives automatiques si nécessaire.
• Préservation de la qualité des pièces : la technologie de ventouses et la manipulation coordonnée limitent les rayures et les dommages.

Équipement / Fonctionnalités

• Différentes tailles de ventouses : prise en charge de pièces jusqu'à 600 x 400 mm selon la configuration.
• Ventouses commandées individuellement : adaptation aux géométries variées pour un taux de prise plus élevé.
• Extension optionnelle de l'axe X : permet le remplissage complet de la palette sans intervention manuelle.

Données techniques
Déchargement
Taille min. des pièces (poinçonnage) : 140 mm x 120 mm
Taille min. des pièces (pièces découpées au laser) : 70 mm x 30 mm
Taille max. des pièces (référence pour prise par ventouses) : 600 mm x 400 mm
Hauteur maximale de pile : 250 mm

Caractéristiques / Spécifications

• Nom du produit : SortMaster Compact
• Utilisation : déchargement et tri pour machines de poinçonnage et poinçonnage-laser
• Compatibilité : TruPunch 1000, TruMatic 1000 fiber
• Prise par ventouses jusqu'à 600 x 400 mm (selon configuration)
• Ventouses commandées individuellement pour géométries complexes
• Option : extension de l'axe X pour remplissage complet des palettes
• Scanner intégré pour détection de prise et réessai automatique
• Conçu pour un encombrement externe minimal
