Système de chargement linéaire LiftMaster Linear

automatisépour machine-outil

Présentation

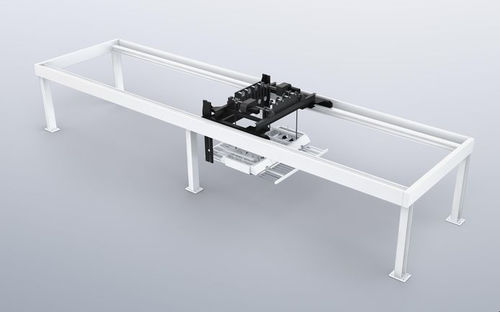

Le LiftMaster Linear est une unité portique de chargement/déchargement qui gère automatiquement des tôles sur un axe linéaire vers jusqu'à trois machines d'usinage et jusqu'à six stations. Le système peut intégrer des systèmes de chariot, des machines, des postes de chargement et des plates-formes de déchargement. Des modules optionnels de tri et de séparation des squelettes distinguent les pièces finies des chutes de tôle.

Principaux avantages

• Gestion de grands formats : prise en charge de formats de tôle allant jusqu'à 6000 mm x 2500 mm selon variante.
• Configuration flexible : raccordement possible jusqu'à trois machines ou un magasin, selon l'agencement des stations.
• Automatisation complète : option SortMaster pour prélèvement, tri et empilage automatiques des pièces.
• Productivité accrue : séparation des squelettes permettant un traitement en un seul mouvement et des temps de cycle inférieurs à une minute par tôle dans certaines configurations.

Équipements et options

• Raccordement multimachine : chargement/déchargement simultané de jusqu'à trois machines ; coordination via TruTops FMC.
• Palonnier à ventouses et râteau de déchargement : ventouses commandées individuellement pour lever la tôle brute et déposer la tôle usinée sur le changeur de palettes ou en zone de déchargement.
• Séparation des squelettes : préhenseurs extensibles sur le palonnier pour extraire le squelette et laisser les pièces finies pour le déchargement.
• Peignes à courroie : permettent un déchargement précis avec risque réduit de rayures selon variantes.
• SortMaster (option) : prélèvement, tri et empilage automatisés des pièces découpées.

Caractéristiques / spécifications techniques

• Variantes : grand format | format maxi | surdimensionné (6000 x 2000 mm et 6000 x 2500 mm).
• Chargement — format max : 3000 x 1500 mm | 4000 x 2000 mm | 6000 x 2000 mm | 6000 x 2500 mm.
• Chargement — format min : typiquement 1000 x 1000 mm (variable selon variante).
• Chargement — épaisseur max : jusqu'à 30 mm (varie ; variante la plus grande 25 mm).
• Chargement — poids max : 1100 kg | 1900 kg | 2360 kg | 2960 kg.
• Déchargement — format max : identique aux valeurs de chargement par variante.
• Déchargement — format min : typiquement 150 x 150 mm (variable selon variante).
• Déchargement — épaisseur max : jusqu'à 30 mm (certaines variantes 20 mm) ; peignes à bande 15 mm là où applicable.
• Déchargement — poids max : 1100 kg | 1900 kg | 2400 kg | 2400 kg.
