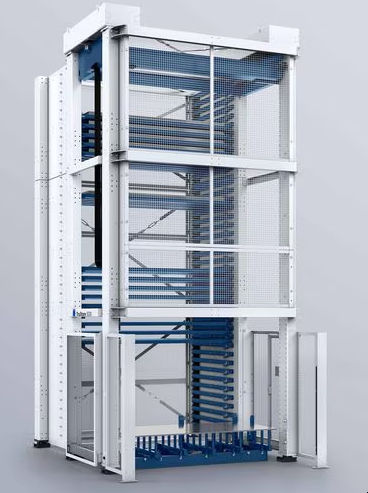

Tour de stockage pour plaques TruStore 30 series

pour support platmodulairepour tôle

Présentation
Système de tour de stockage modulaire pour la gestion des tôles. La TruStore Série 3000 réduit l'encombrement au sol et peut être étendue pas à pas pour former des cellules de coupe et de pliage entièrement automatisées. Choix de la hauteur de la tour parmi plusieurs niveaux sélectionnables et réglage des hauteurs de compartiments à 90 mm, 170 mm ou 260 mm. Connexion possible aux machines TRUMPF de découpe laser 2D, poinçonneuses, combinaisons poinçonnage/laser et plieuses.

Avantages principaux

• Augmentation du temps de fonctionnement des machines et optimisation du flux matière pour une meilleure efficacité temps/coût.
• Gain de place — réduction de l'empreinte au sol jusqu'à 85 % par rapport aux solutions conventionnelles.
• Extension modulaire — ajout de tours, chariots ou modules d'automatisation selon l'évolution de la production.
• Grande capacité de stockage — capacité évolutive jusqu'à environ 210 tonnes selon configuration ; options tour simple ou double.
• Pilotage avec Oseon — visibilité des stocks et du flux matière pour une gestion centralisée.

Comparaison technique représentative
Comparer des versions sélectionnées :
TruStore 3030 | TruStore 3040
Format tôle : 3048 x 1524 mm | 4064 x 2032 mm
Hauteurs de pile : 90 mm / 170 mm / 260 mm | 90 mm / 170 mm / 260 mm
Charge maxi par compartiment : 3000 kg | 5000 kg

Concepts système et équipements

• Tour simple avec palettier : hauteurs configurables (exemples d'environ 3,4 m à 8,4 m) et nombre de palettes selon configuration.

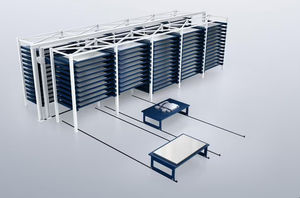

• Tour double : augmentation de la capacité palettisée par ajout d'une seconde tour.
• Options d'entrée/sortie : station d'entrée/sortie sous le palettier, chariots d'entrée/sortie (avec ou sans table élévatrice) et accès longitudinal ou frontal.
• Intégration d'automatisation : liaison indirecte via chariots de transport (LoadMaster, LiftMaster, SheetMaster, BendMaster, etc.) ou connexions directes au niveau de la tour ; prise en charge de chariots simples ou doubles et trajectoires personnalisées.
• Cellules de production : connexion de plusieurs machines pour découpe, poinçonnage/laser et pliage, avec option convoyeur PartMaster pour le tri des pièces.

Fonctionnalités supplémentaires

• Hauteurs de compartiments réglables (90 / 170 / 260 mm) pour palettes ou supports auxiliaires.
• Option dispositif de pesée dans le palettier pour suivi permanent des stocks.
• Option table de déballage pour séparer la matière des palettes bois.
• Différentes configurations de stations de chargement/déchargement et butées repliables pour accès automatisé ou manuel.

Caractéristiques / spécifications techniques

• Nom de la gamme : TruStore Série 3000
• Formats disponibles (exemples) : TruStore 3030 (3048 x 1524 mm), TruStore 3040 (4064 x 2032 mm)
• Hauteurs de compartiments : 90 mm, 170 mm, 260 mm
• Charge maximale par compartiment (exemples) : 3030 = 3000 kg, 3040 = 5000 kg
• Configurations de hauteur tour : d'environ 3,4 m à environ 8,4 m (plusieurs niveaux sélectionnables)
• Capacité de stockage (exemples) : jusqu'à environ 210 tonnes en grand format (dépend de la configuration)
• Concept modulaire extensible : compatible avec les machines TRUMPF et modules d'automatisation (LoadMaster, LiftMaster, SheetMaster, PartMaster, BendMaster)
• Logiciel : Oseon pour la gestion du flux matière et des stocks
